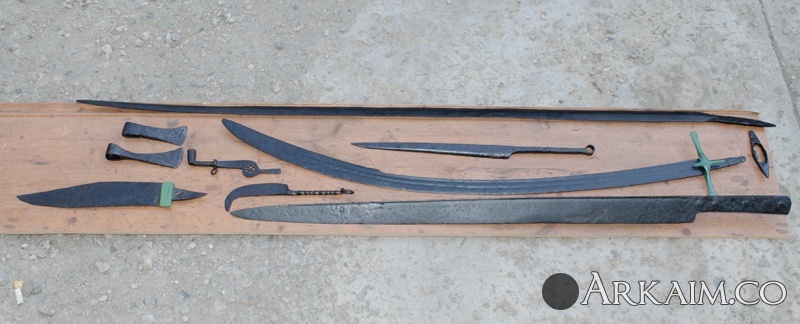

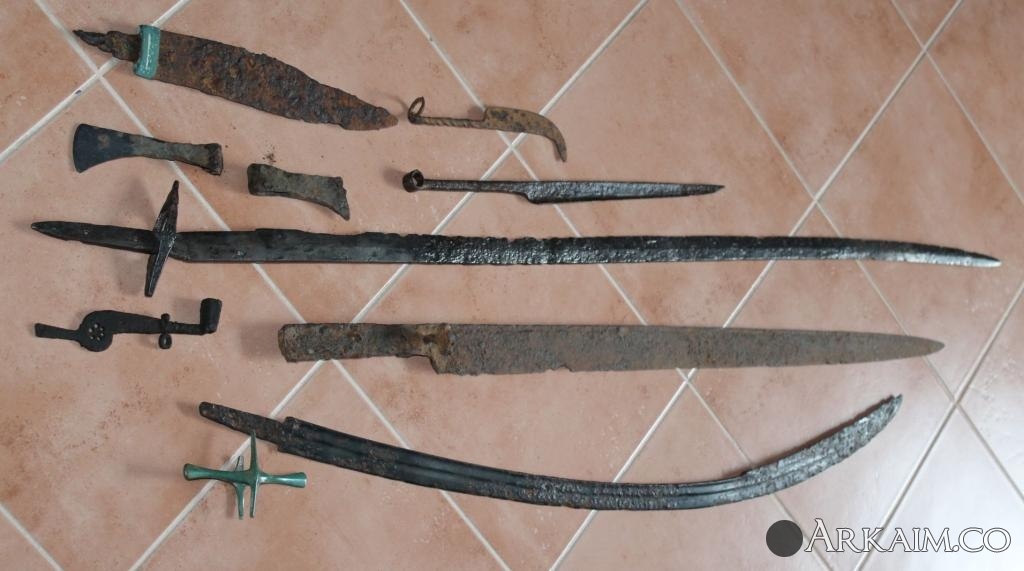

Хочу поделиться своим опытом по реконструкции рукоятей древнего клинкового оружия. Вначале выкладываю фото пару примеров,а потом постараюсь поэтапно описать процесс.

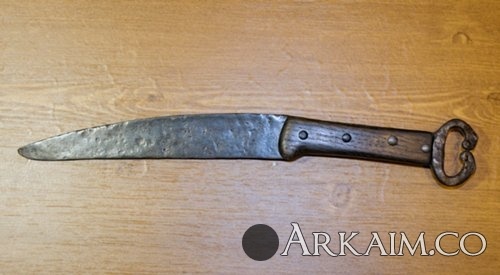

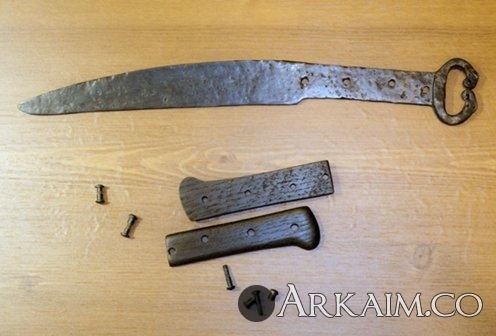

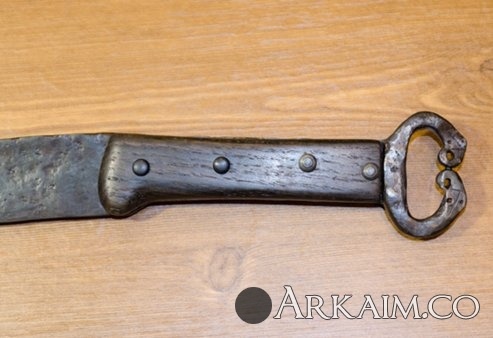

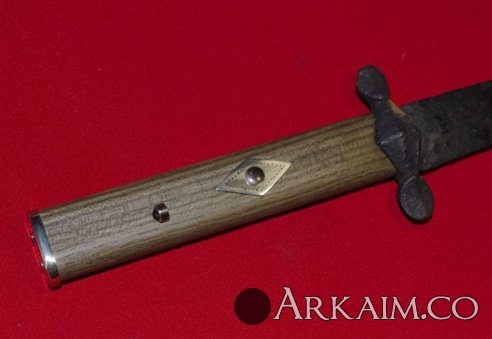

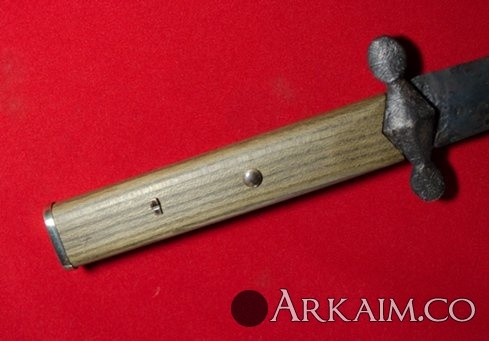

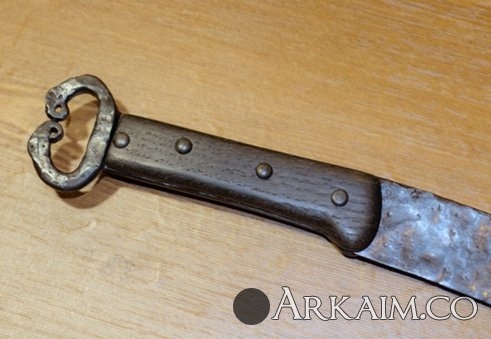

Пример первый - скифский нож. Учитывая что все процессы в реставрации должны быть обратимыми,то необходимо рукояти всегда делать разборными. Поэтому использую в штифтах не расклёп,а резьбовое соединение.

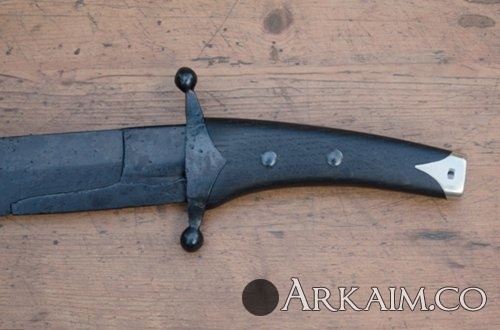

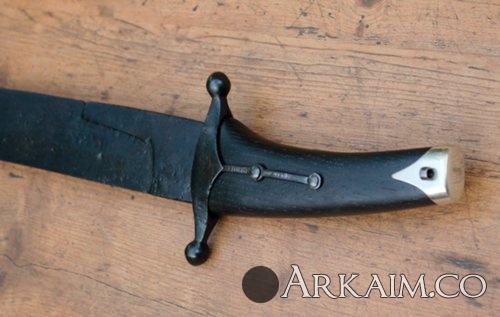

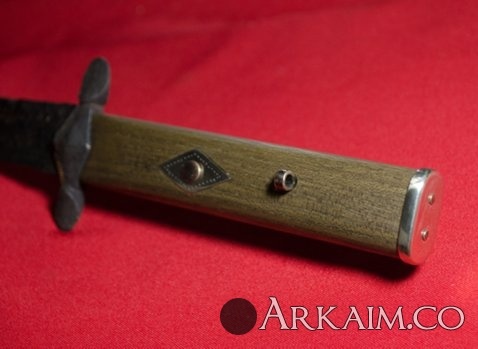

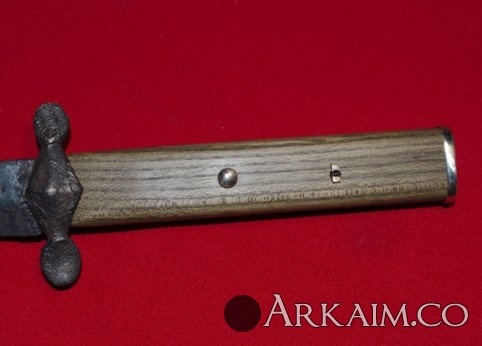

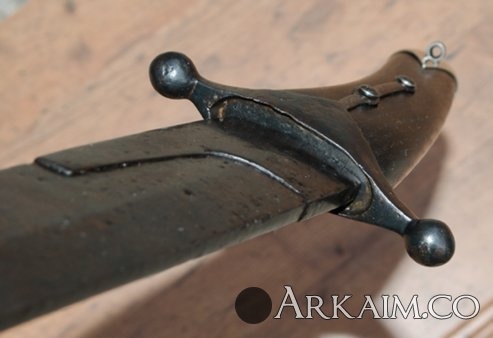

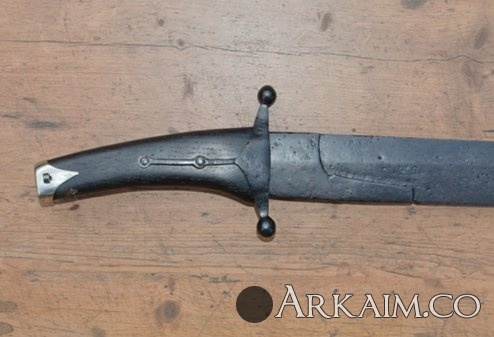

Пример второй- сабля. Отсутствовала перегородка в гарде и родное окончание было заменено на аналогичное из мельхиора.

Прикрепленные миниатюры

•
•
•
•
•
•
•
•
•
•

[Yorik]

valja

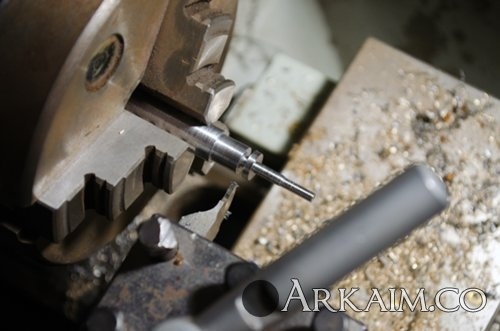

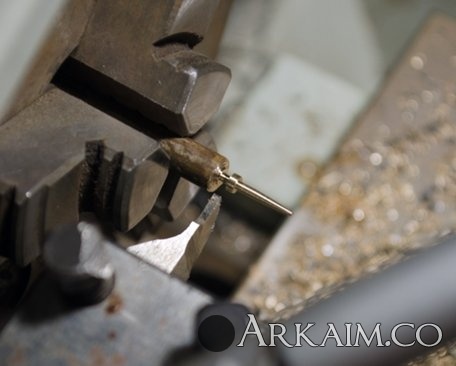

Теперь поступеньчато буду рассказывать о реконструкции рукояти на примере палаша. Вначале естественно подыскивается информация о данном оружии и его внешнем виде,принимается решение о форме рукояти и необходимой фурнитуре. Точятся будущие штифты,дорабатываются надфилями вручную.

Дальше подбирается цвет и фактура древесины.

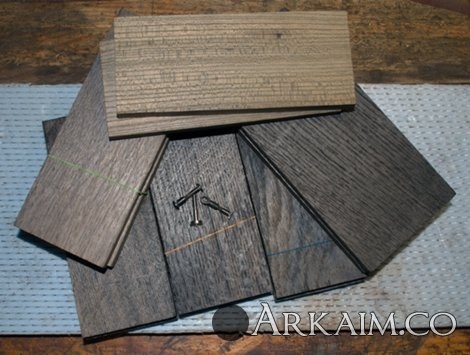

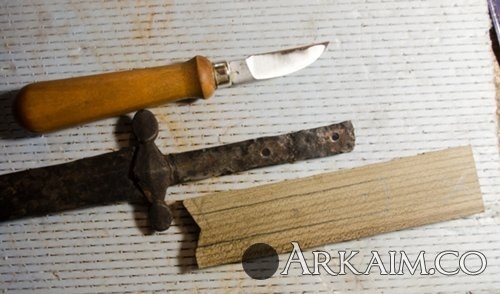

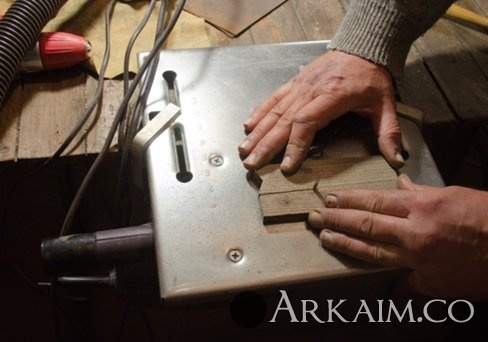

Мы имеем две накладки распиленные из одного куска,т.е.волокна совпадают. Отмечаем где внутренние стороны и начинаем подгонять накладки к конфигурации самой гарды. Лишний материал удаляем.

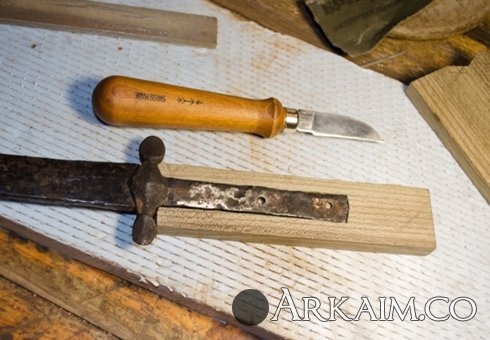

Размечаем на накладках форму хвостовика для будущего выреза.

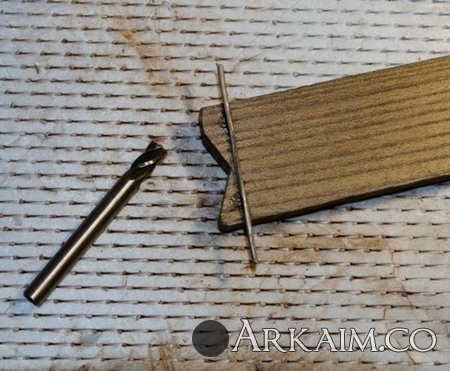

Этот вырез будет фрезероваться 4-ёх перьевой пальчиковой фрезой на сверлильном станке. Он имеет конусность,которую высчитываем. В данном случае хвостовик у гарды имеет толщину 4,6 мм,а в конце 1,6 мм. Значит нужен вырез в половинке рукояти с одной стороны 2,3 мм,а с другой 0,8 мм. Конус составляет 1,5 мм. Вот с обратной стороны накладки с края где гарда и приклеиваем суперклеем кусочек проволоки толщиной 1,5 мм.

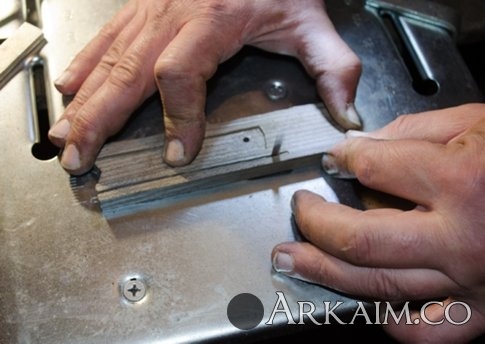

Теперь поочереди фрезеруем обе половинки рукояти.

Дальше примериваем к самому палашу эти детали чтобы всё плотно подходило.

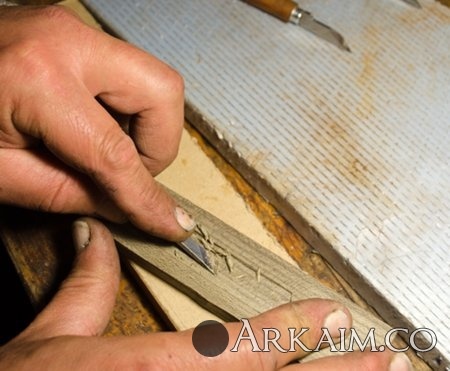

Если затирает,до доводка штихелями в ручную.

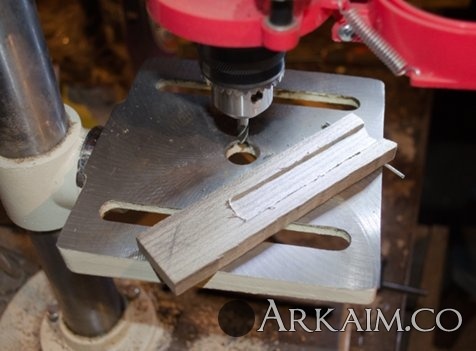

Приложив каждую половинку на своё место совместно с хвостовиком просверливаем поочерёдно отверстия в древесине на сверлильном станке (важна перпендикулярность этих отверстий). На одной накладке для удобства потом полностью убираем лишнее почти в размер.

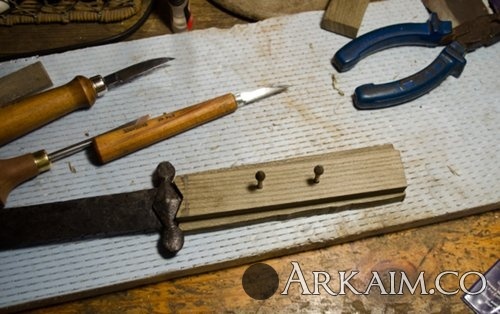

Вот так стала выглядеть заготовка рукояти если всё правильно подогнано.

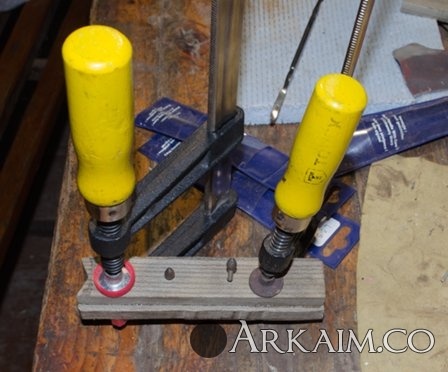

Теперь можно и склеить половинки сжав струбцинами и вставив направляющие. Оставляем сохнуть до утра.

Прикрепленные миниатюры

•
•
•
•
•
•
•
•
•
•
•

[Yorik]

valja

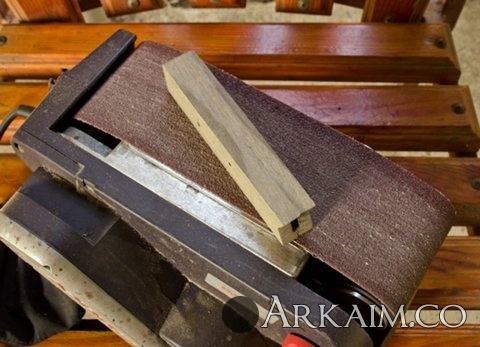

После высыхания клея обрабатываю лишние края на второй половинке рукояти.

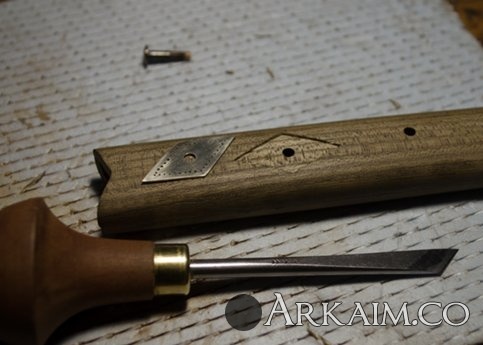

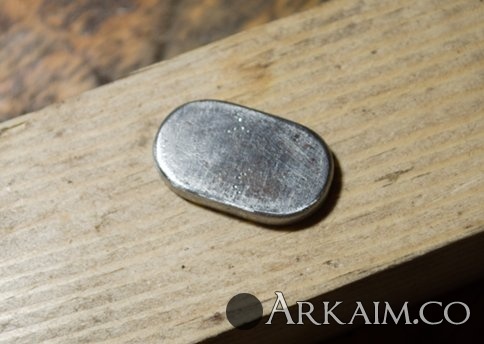

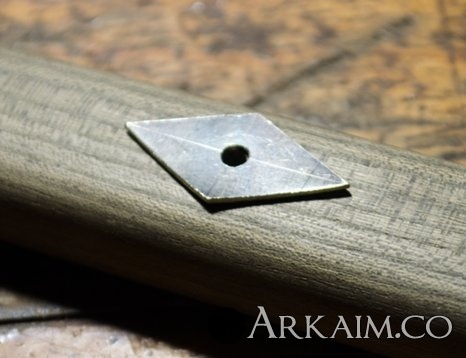

Провожу обработку формы рукояти.В данном случае это овал. Шлифовка древесины. Готовлю заготовку ромбика из мельхиора,сверлю её.

Врезка этой пластинки в рукоять на глубину 0,7 мм (по толщине металла).

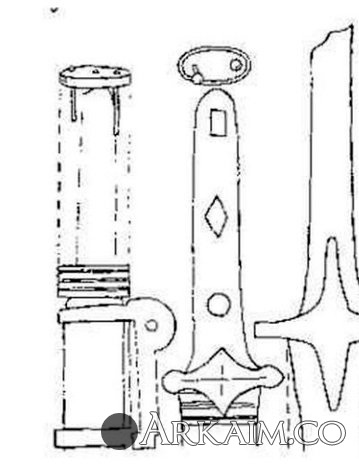

Теперь перехожу к изготовлению окончания. Примерно как на картинке.

Готовлю железную оправку по форме сечения рукояти,углы скругляю. Толщина металла 3 мм.

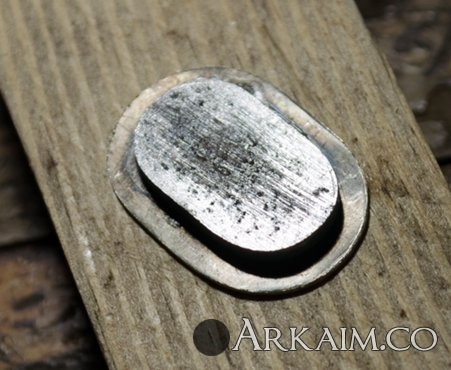

Оставляя припуск 3 мм вырезаю из мельхиоровой пластины заготовку и приклеиваю её суперклеем к оправке.

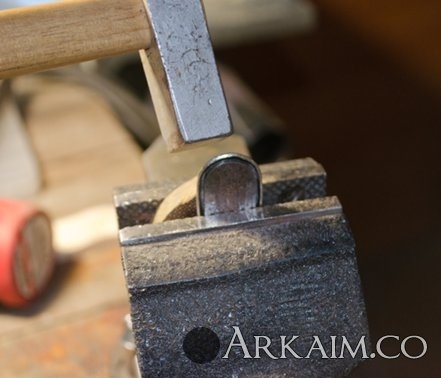

Чеканю выступающие края мельхиора зажав в тиски.

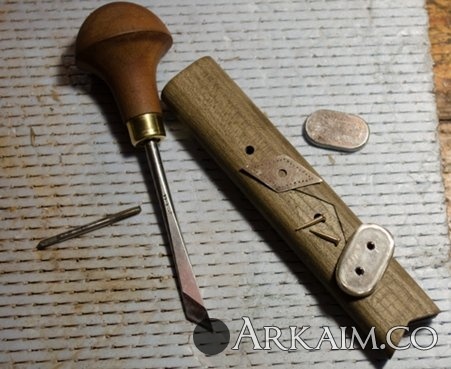

Получается вот такое окончание для рукояти. Потом оно вышкуривается,полируется и сверлится два отверстия под крепление к дереву рукоятки.

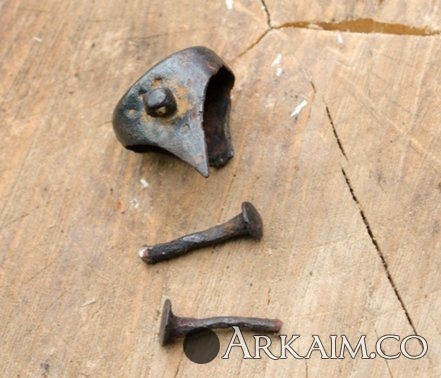

Теперь из бронзы точу пару гвоздиков. Диаметр 1,6 мм,длина 10 мм.

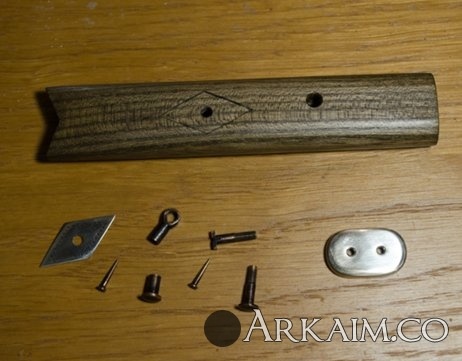

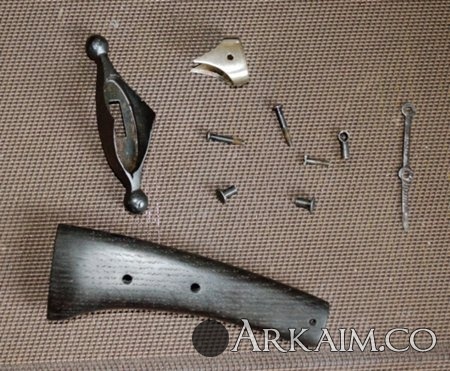

Такой вид стали иметь подготовленные детали.

Поверхность дерева покрываю льняным маслом или подобными пропитками. Его структура сразу загорается и появляется объём. Правда на фото это тяжело передать. Задумка была подчеркнуть длину рукояти продольными широкими жилами дуба.После высыхания масла всё готово к сборке.

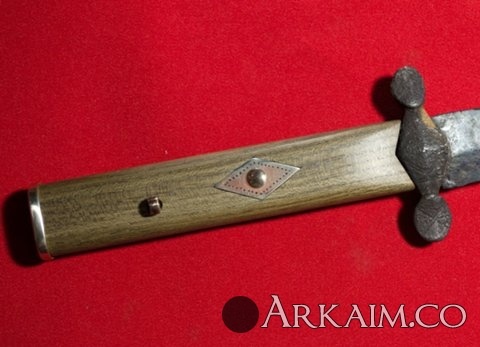

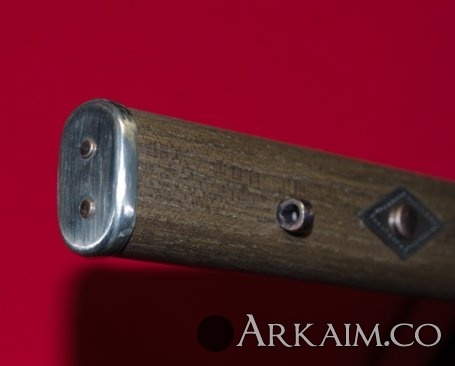

После сборки палаш приобрёл такой вид рукояти.

Прикрепленные миниатюры

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

[Yorik]

Jon$
valja
Работа отличная!

У меня есть один вопрос, по поводу рукоятки на сабле (там где пример второй). А именно по окончанию рукояти, у меня такое впечатление, что если ее махнуть в бою, то она просто напросто выскользнет из руки и даже темляк не будет спасать?
Я не специалист, могу и ошибаца.

С Ув. Jon$

[Yorik]

valja

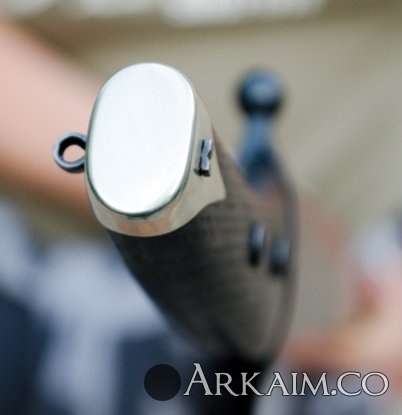

Да,Вы ошибаетесь. Рукоять очень удобно лежит в руке. Всё сделано в точности как было у оригинала. Есть входное сечение в гарду,есть направление хвостовика,есть родные штифты которые имеют длину (т.е.ширина рукояти в двух точках),есть выходное сечение в родном окончании. Родное окончание не стал использовать так как разобрать его почти невозможно-просто рассыпется,а так останется в первозданном виде.

Прикрепленные миниатюры

•

[Yorik]

Jon$
valja
Благодарю за ответ.

Просто визуально показалось, что рукоятка неудобна для удержания, а темболее фихтования.

С Ув. Jon$

[Yorik]

мудрый
Доброго дня.
Дякую valja за хорошу роботу та професійну реставрацію.

Прикрепленные миниатюры

•
•
•
•
•

[Yorik]

LOG
Jon$ писал(а): "valja

У меня есть один вопрос, по поводу рукоятки на сабле (там где пример второй). А именно по окончанию рукояти, у меня такое впечатление, что если ее махнуть в бою, то она просто напросто выскользнет из руки и даже темляк не будет спасать?
Я не специалист, могу и ошибаца.
С Ув. Jon$ "

Таже первая мысль.
Не может боевое ХО иметь такое окончание рукояти, после пяти минут активной работы оно улетит из потной ладони.

[Yorik]

Григорий
мудрый
Извините, что не по теме. В первый раз вижу предмет, очень интересно что это и где он применялся. На вашей первой фотографии слева четвертый сверху, который с отверстиями. Подскажите, что это, пжлст.

[Yorik]

valja

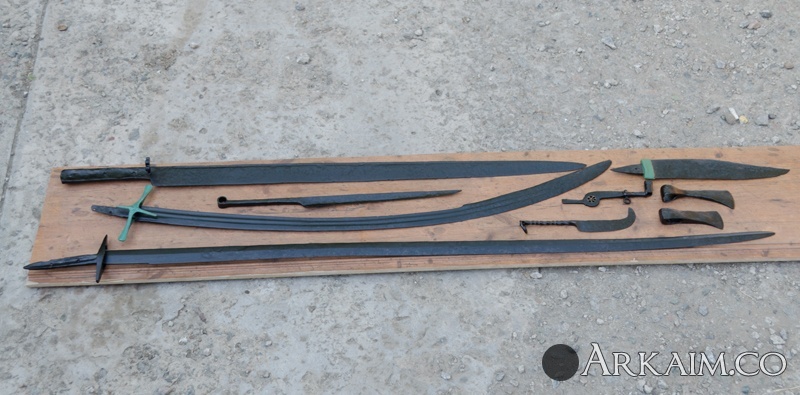

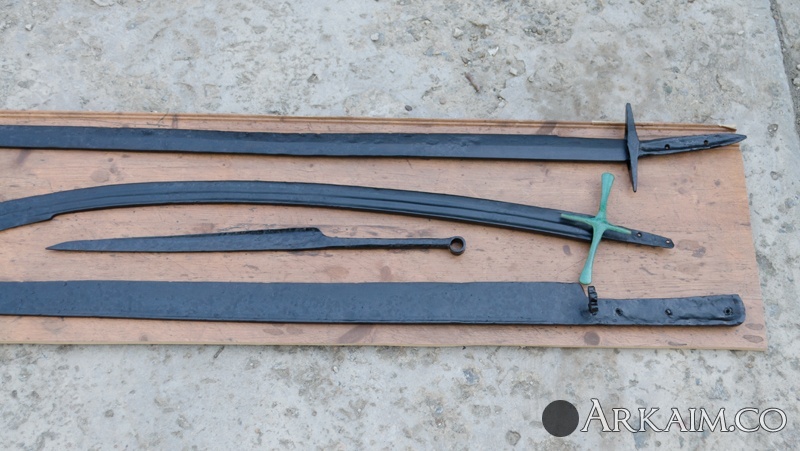

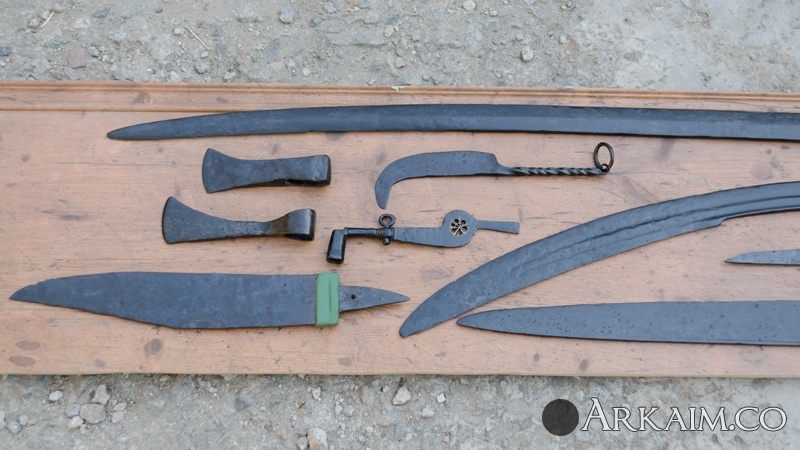

Колесцовый ключ.

[Yorik]

valja
LOG писал(а): "Таже первая мысль.
Не может боевое ХО иметь такое окончание рукояти, после пяти минут активной работы оно улетит из потной ладони."

Тема реконструкции сабель этого периода мало освещена в литературе,надеюсь есть источники информации по форме рукоятей или примеры работ? Напоминаю что форма окончания идентична родному от этой сабли.

[Yorik]

Jon$
valja
Приветствую.
Повторюсь - Я не являю специалистом в области ХО.
Просто изложил свою мысль по поводу формы окончания ножен.
А Ваши работы, просто шикарны Надеюсь со временем обращюсь к Вам за помощью в реставрации!

А по форме рукоятки, мне показалось, что само дерево на рукоятке, в районе его окончания, возможно могло быть чуть длиннее и несколько загнуто к низу. Дабы минимизировать вероятность соскальзывания руки, в время активной работы саблей.
Это исключительно мои мысли

С Ув. Jon$

[Yorik]

Briliant

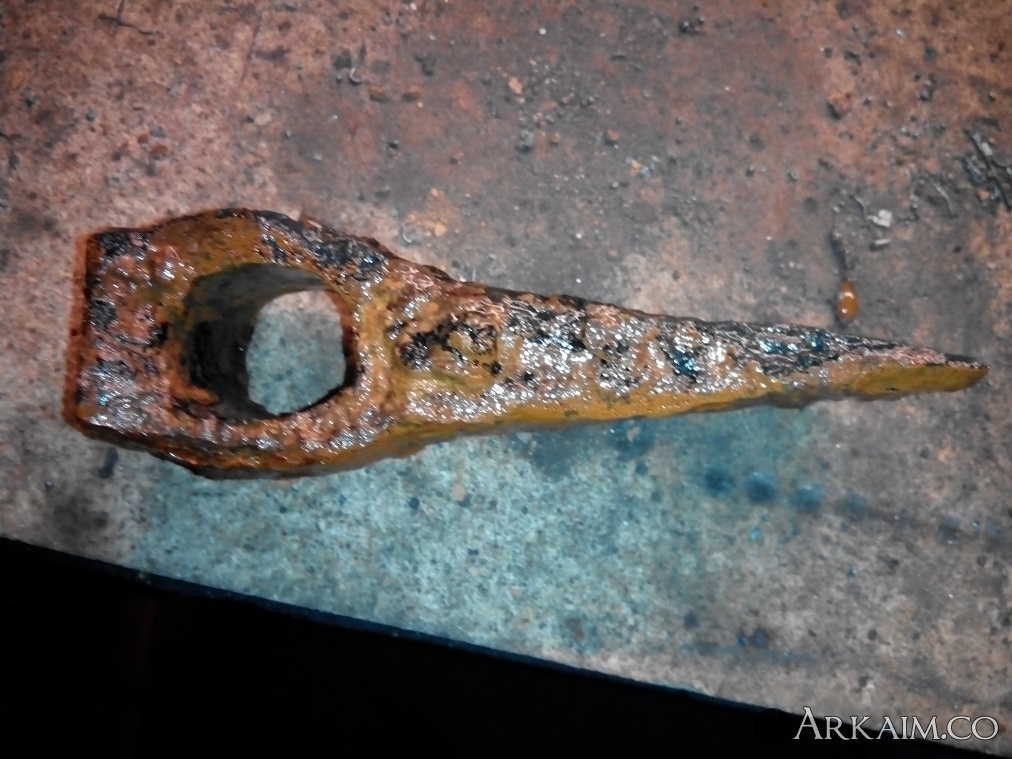

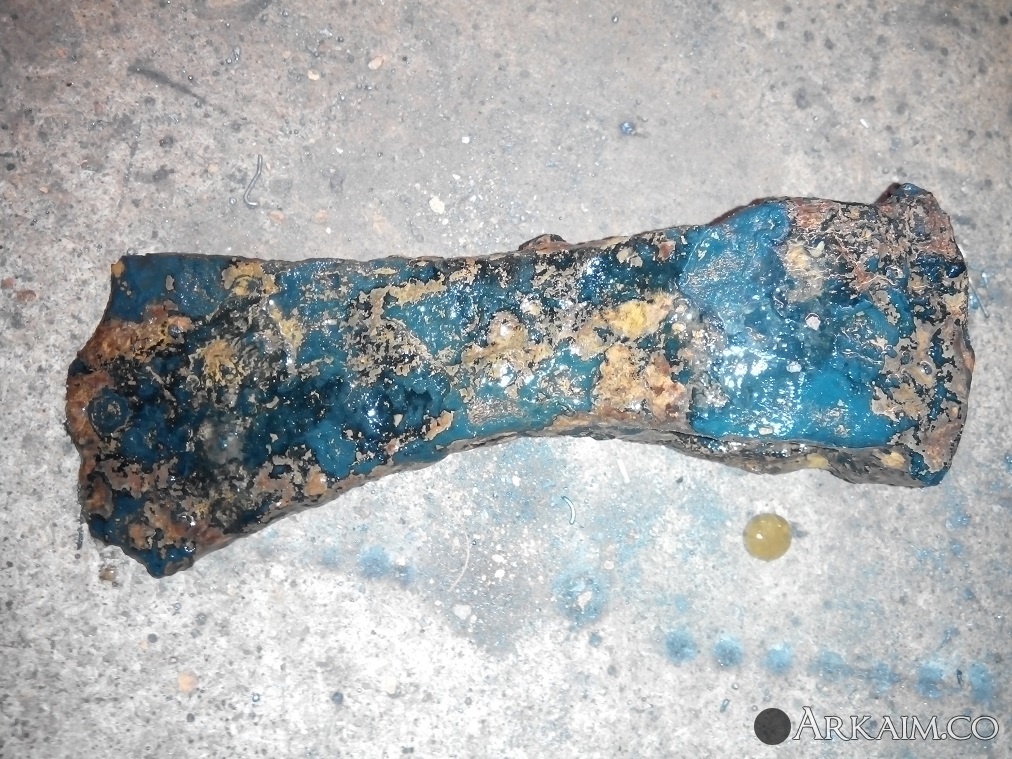

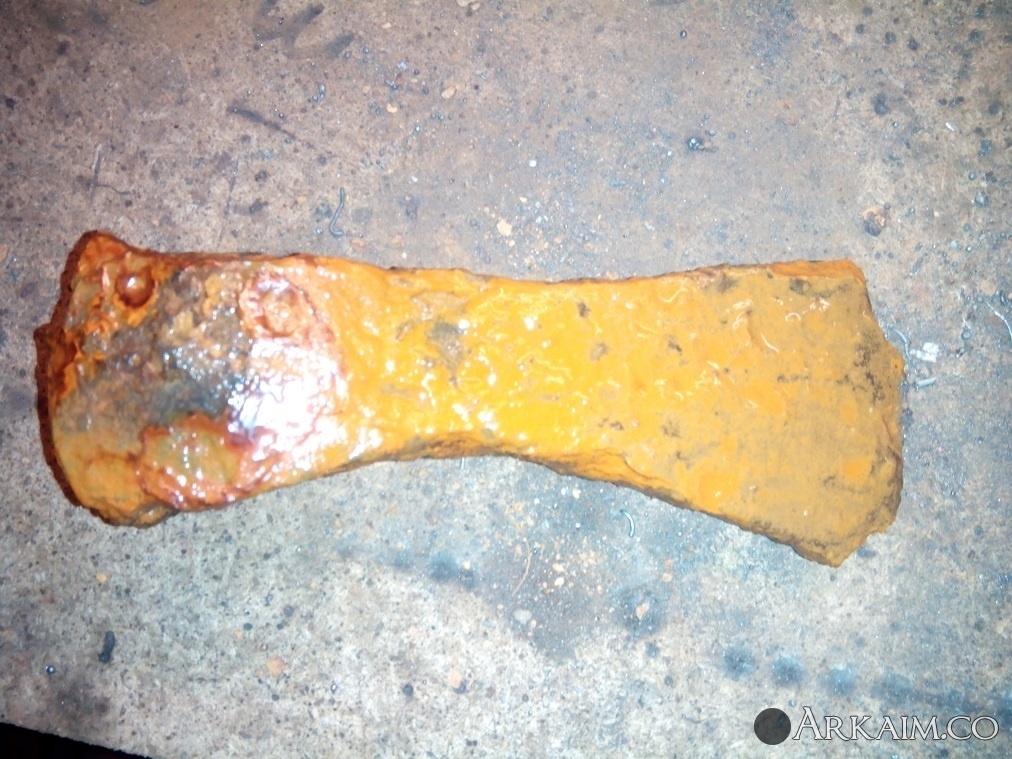

Вітаю товаристро. У карпатах знайшов таку сокирчину,датували ранні словяни, хотілось би трохи відновити. Приблизно три тижня мокла у дистильованій воді. Підкажіть що дальше робити. Дякую.

Прикрепленные миниатюры

•
•
•

[Yorik]

valja
Приветствую. Просто перечитайте эту тему,и во всём разберётесь.

[Yorik]

Briliant
Дякую за пораду. Збігаю за ящиком пива і засяду на тиждень

[Yorik]

valja

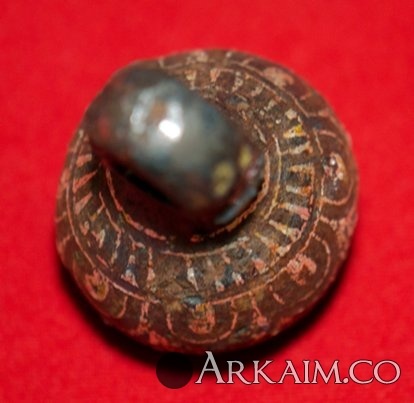

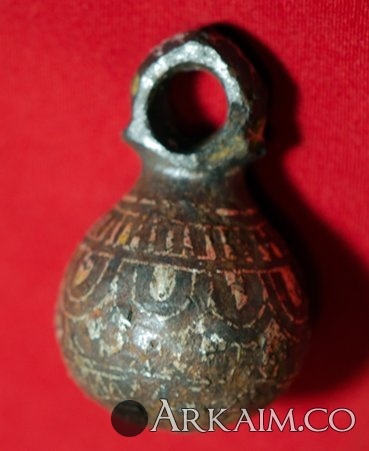

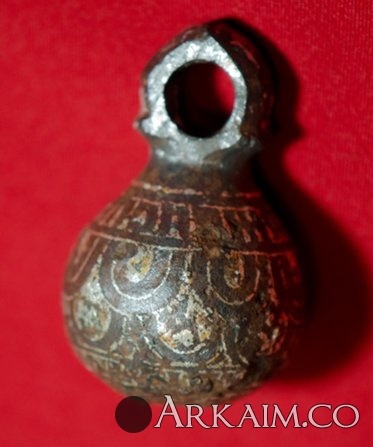

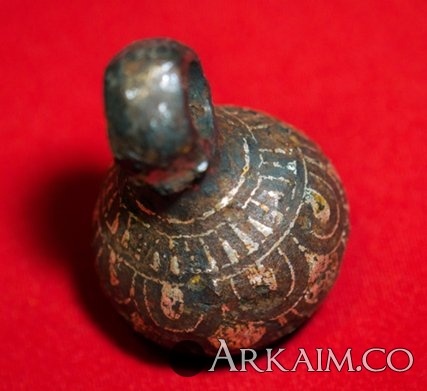

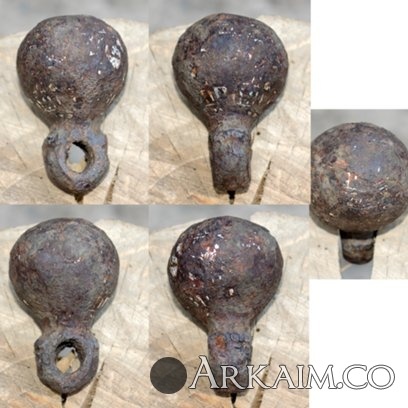

Очень интерересная попалась работа с редким кистнем. Кистень имеет серебряную всечку,а вот насколько сохранился рисунок было загадкой. Обычно железо отторгает эту всечку (вспучиваются окислы) и она просто отваливается не донеся до нас задумку древнего мастера. Вот фото кистеня до вымачивания и расчистки.

Прикрепленные миниатюры

•

[Yorik]

аХЛАМОН
Jon$ писал(а): "valja
Благодарю за ответ.

Просто визуально показалось, что рукоятка неудобна для удержания, а темболее фихтования.

С Ув. Jon$ "


Это "оружие одного удара". Оно не предназначено для фехтования.

[Yorik]

valja

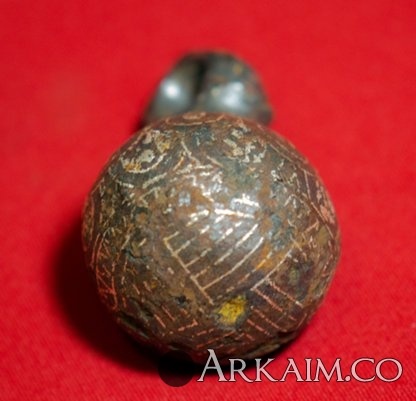

Теперь предварительная расчистка. В общих чертах сюжет понятен. Потери орнамента есть,но несущественные.
