Реставрация однолезвийного акинака

[Valja]

Хочу поделиться своей работой по реставрации акинака. Сам акинак в крайне плачевном состоянии,кончик лезвия был найден несколькими днями позже и пострадал от времени меньше. Но всё же взялся за него - на навершии просматривался солярный круг и канавка на лезвии.

Щелочные ванны потихоньку отбили рыхлые слои ржи,и стали проявляться рисунки на навершие и гарде.

После ванн щелочных и потом в дисциляте сушим и переходим к расчистке. При самой расчистке появились остатки тонких линий рисунка линии и завитушка на гарде.

Вот результат расчистки гарды и навершия.

После полной расчистки пришлось приобретать полуавтомат и осваивать работу с ним. Сопрягаемые места были расчищены до живого керна металла чтобы сварить. Обе детали прижимались к куску стали толщиной 1 см двумя струбцинами и для отвода тепла обматывались мокрыми х.б. тряпками. По очереди стачивал и шлифовал оселками сваренные швы. Проварил для пущей верности ещё часок в дисциляте,сушка.Покрыл танином,опять сушка. Вот как выглядет на данном этапе. Невзрачно ? Требуется работа с доделочной массой для восстановления утраченных участков.

Так выглядет после всех работ. Остались только горячие ванны в микровоске.

[Valja]

И вот окончательный результат - акинак законсервирован. Забыл сказать что длина без двух милиметров 40 см.

[Yorik]

Просто супер!

[Valja]

Очень похожий экземпляр в Анапском музее (на фото справа).

[vlad-kharkov]

Результат супер! Помоему даже слишком хорошо вышло, выглядит как новый!

На мой взгляд не хватает пленки окислов от окружающей среды. Слишком получился красивый!

[Valja]

Результат супер! Помоему даже слишком хорошо вышло, выглядит как новый!

На мой взгляд не хватает пленки окислов от окружающей среды. Слишком получился красивый!

Привет. На фото тяжело передать зрительные ощущения глаза. Мелкие раковинки присутствуют и разные цвета металла,а также кузнечные проковки. Воск частично сглаживает и фактуру и цвета. А по другому - как на фото в музее.

[лис]

Получилось очень даже ничего!

[Valja]

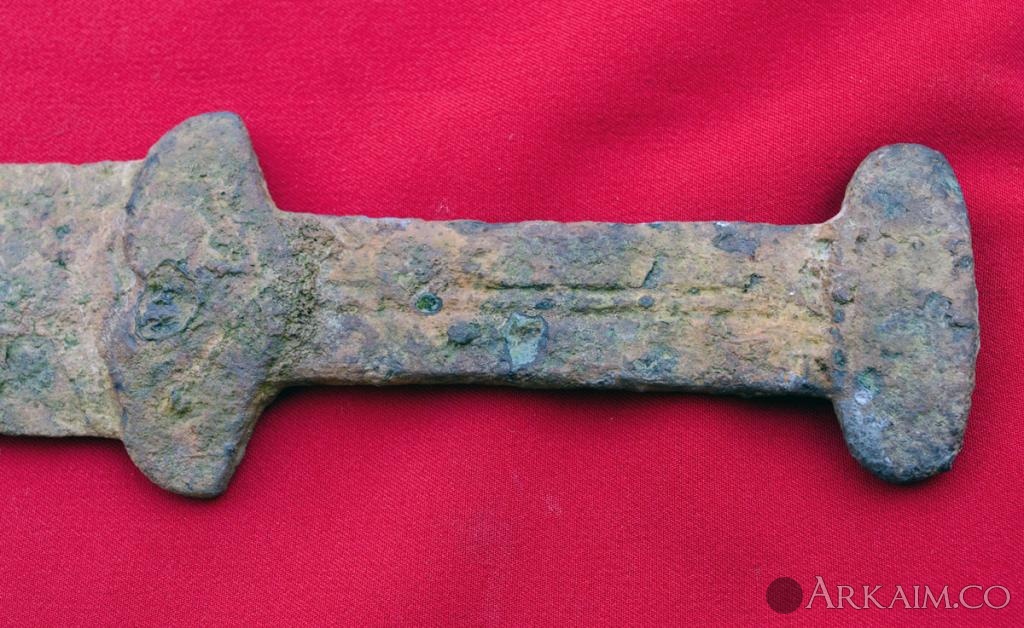

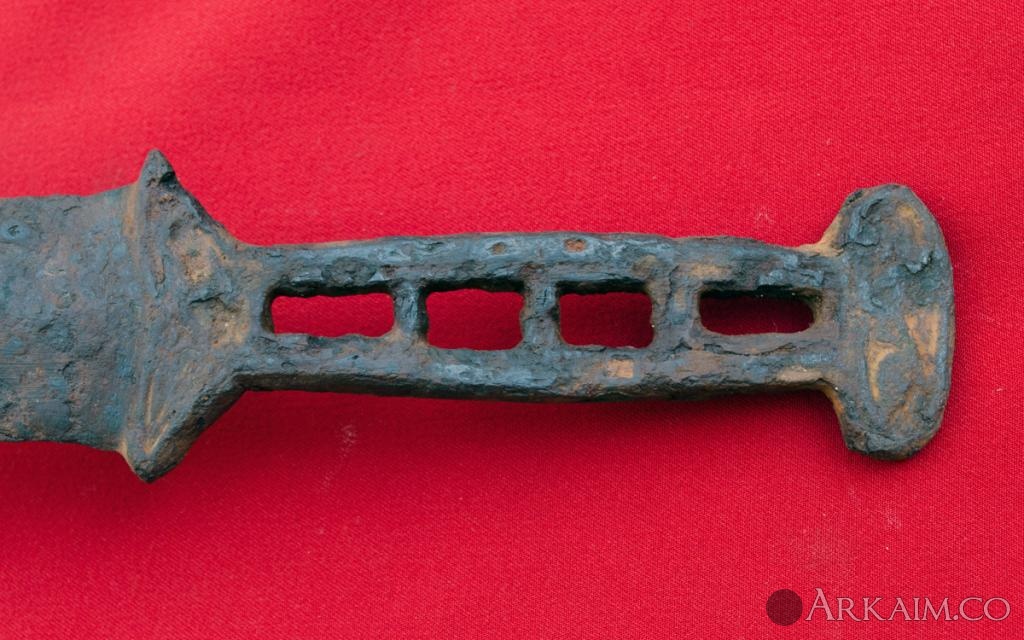

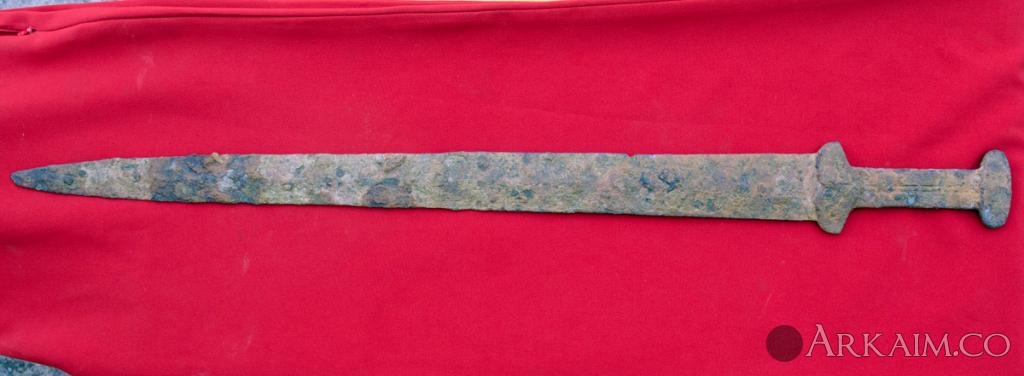

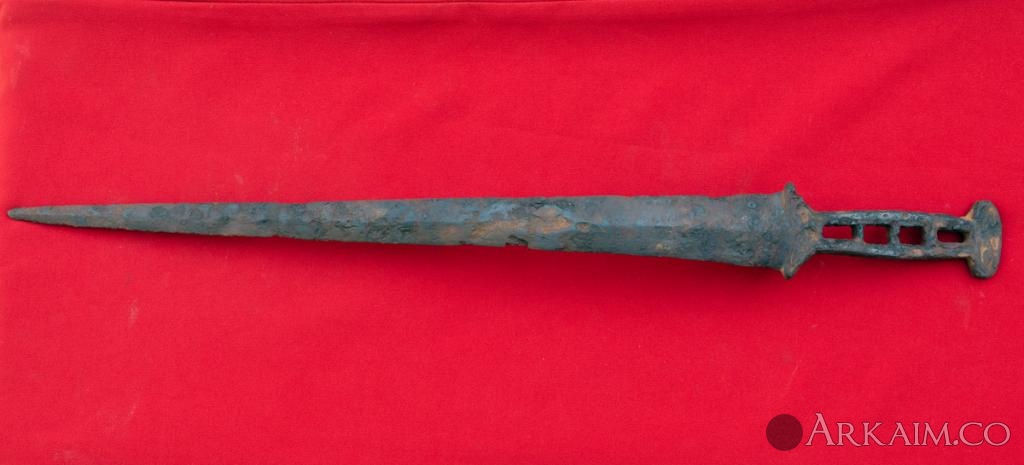

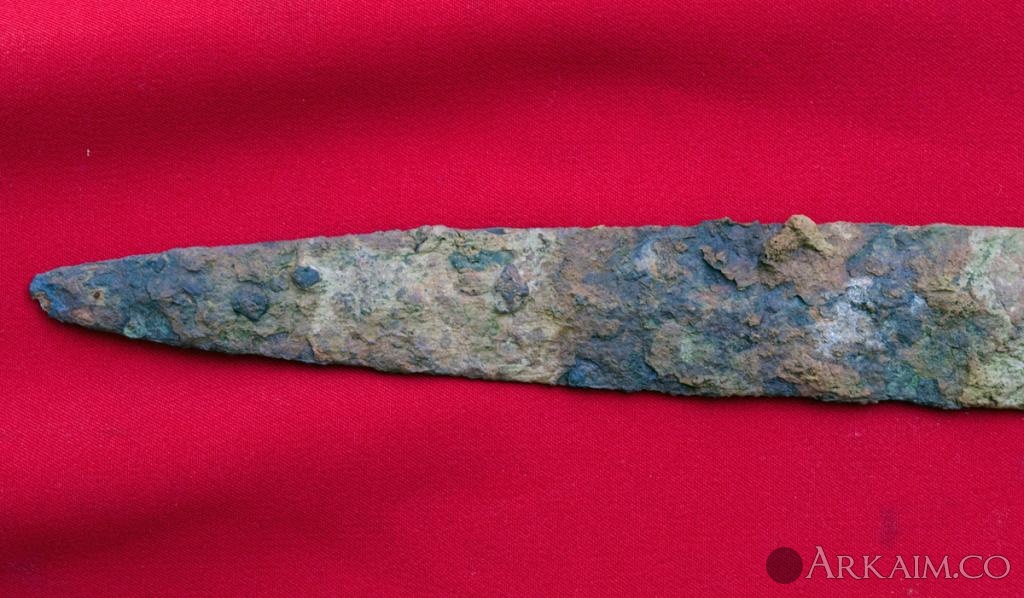

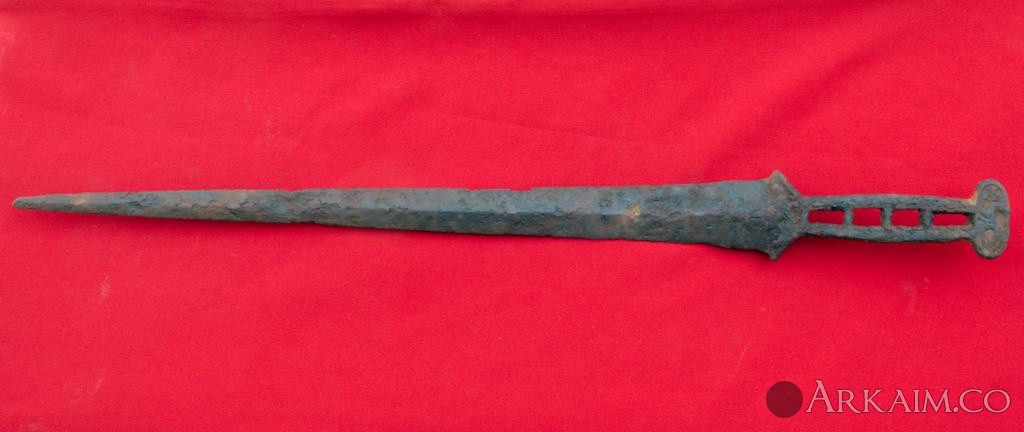

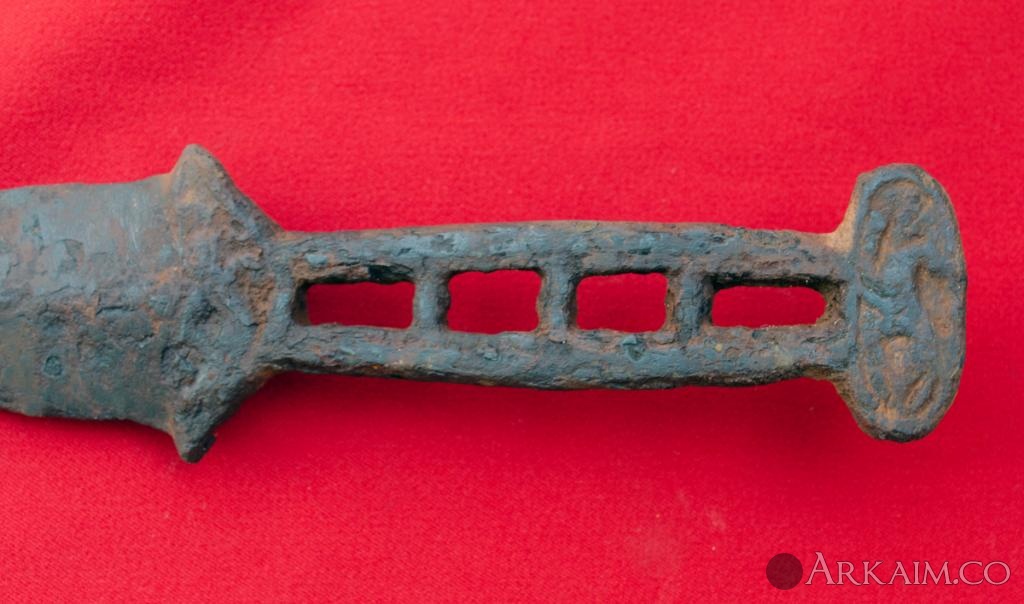

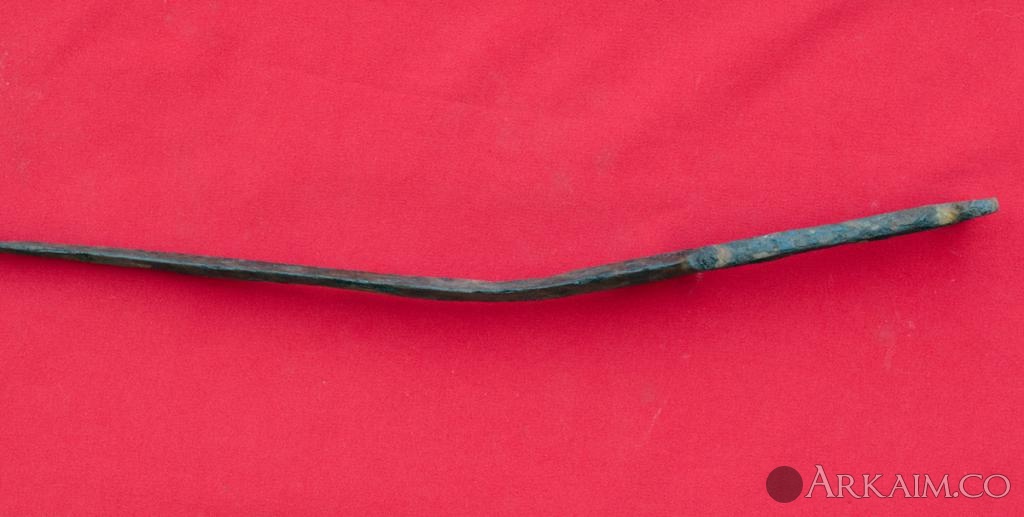

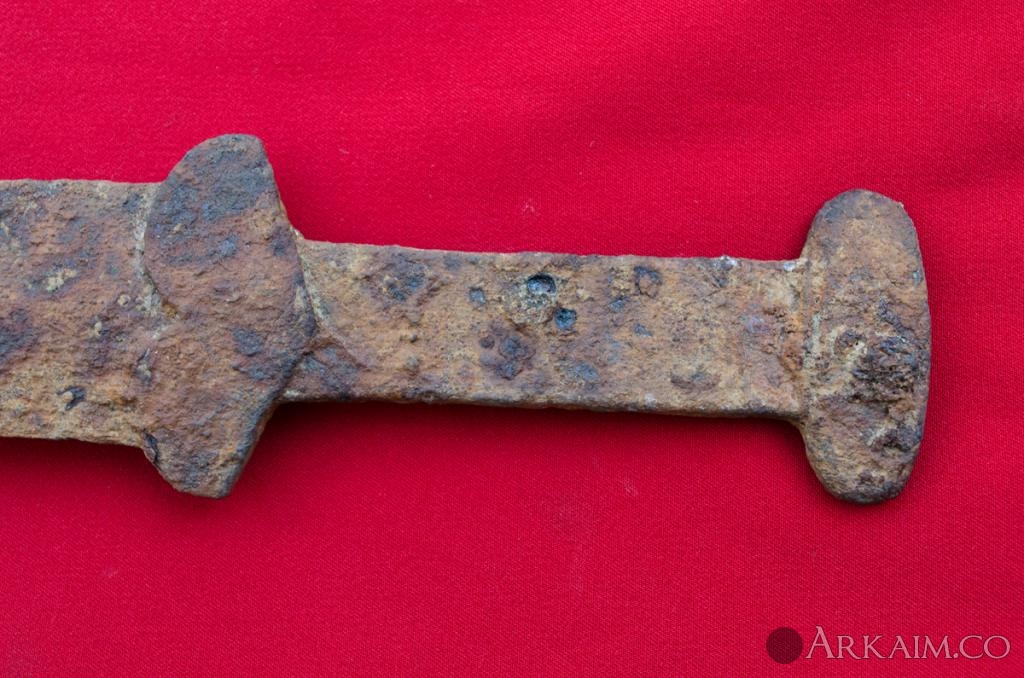

Выставляю два интересных акинака. Вот изначальное состояние. Рамочный был в плачевном состоянии,имел большой изгиб клинка,и попиленный механически.

[Valja]

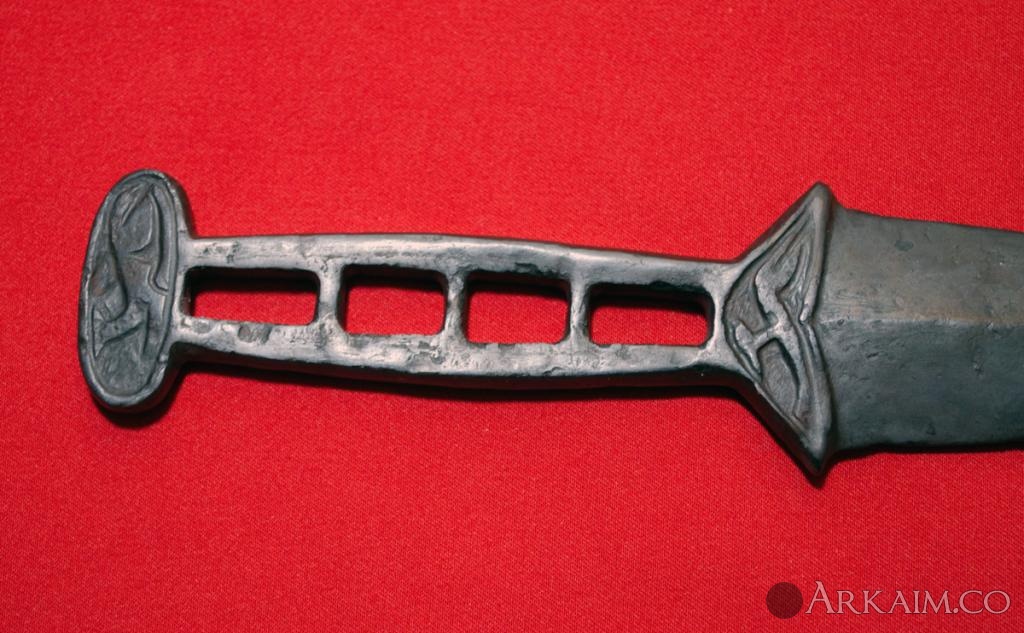

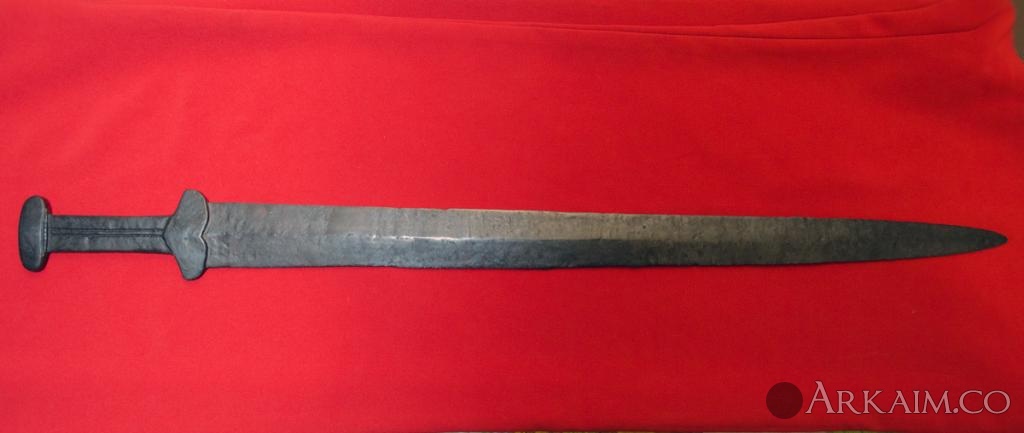

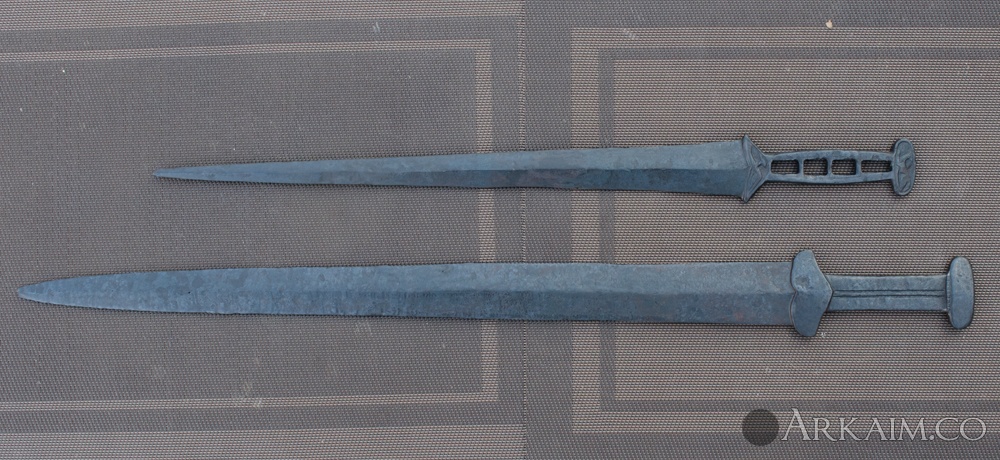

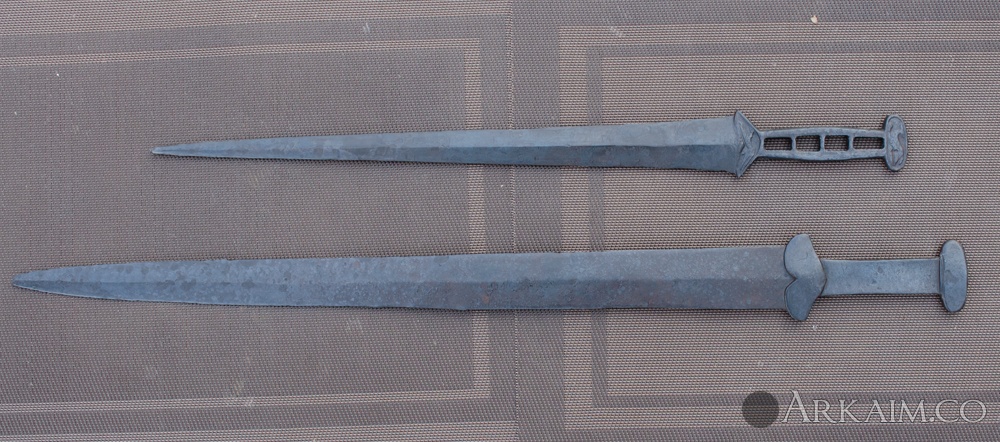

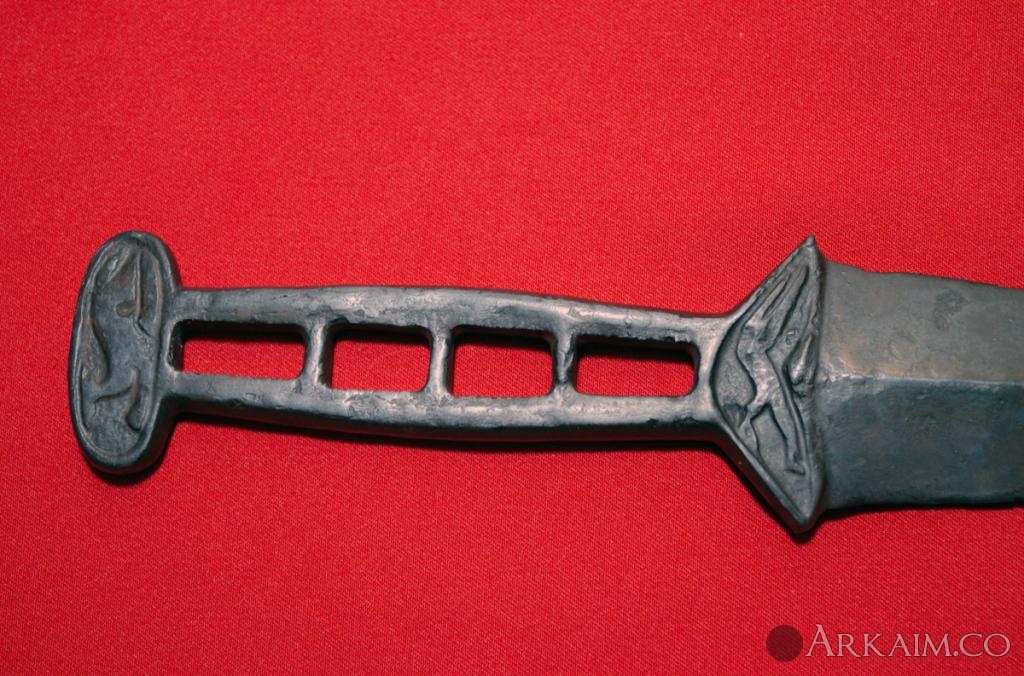

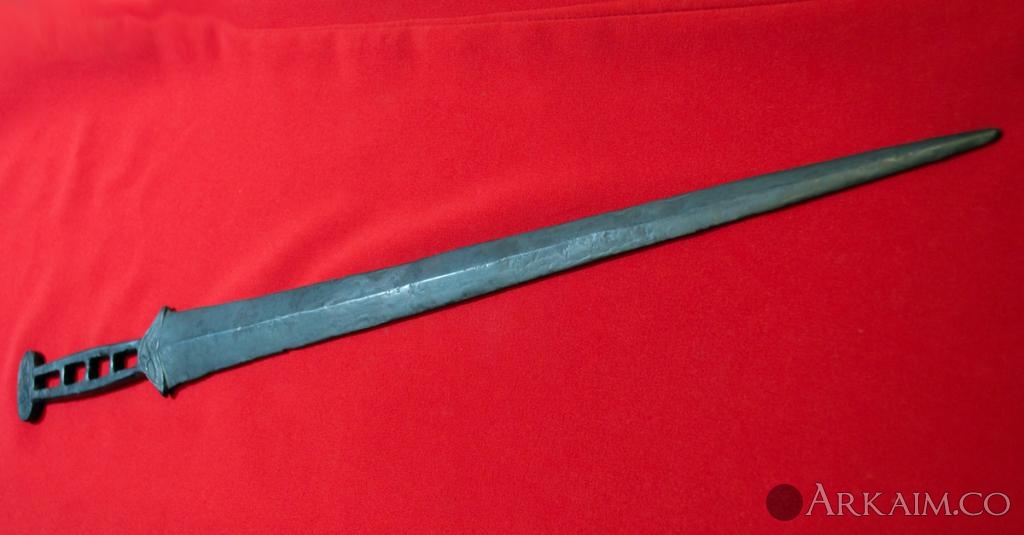

Пару месяцев возни,и получаем вот такой результат.

[Yorik]

Супер!

[Dozer]

Да уж, великолепно просто!

[Shurf]

Да ,профессиональный уровень.

[Valja]

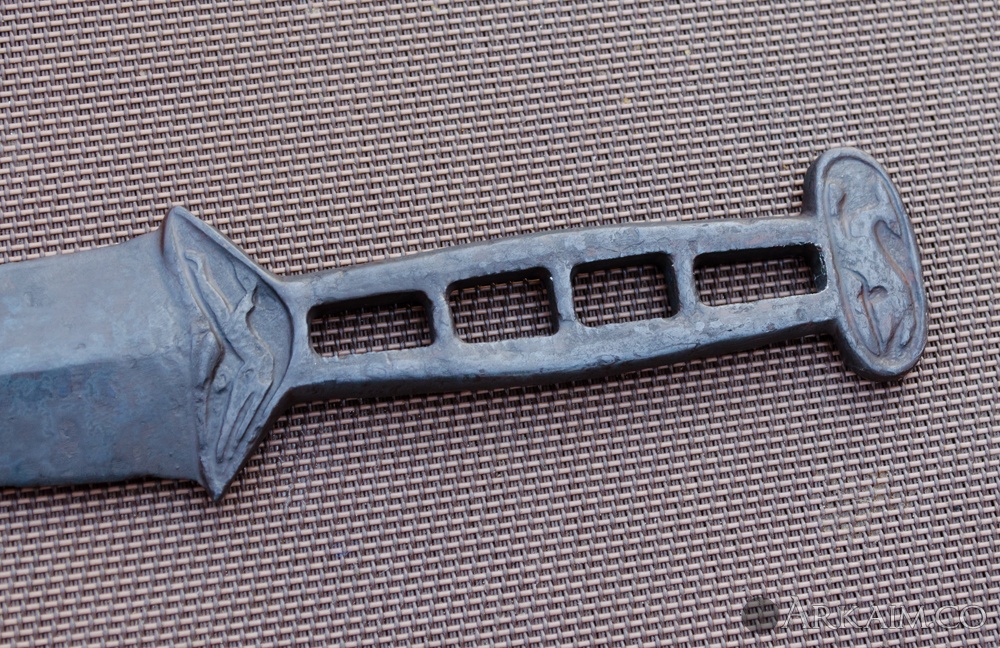

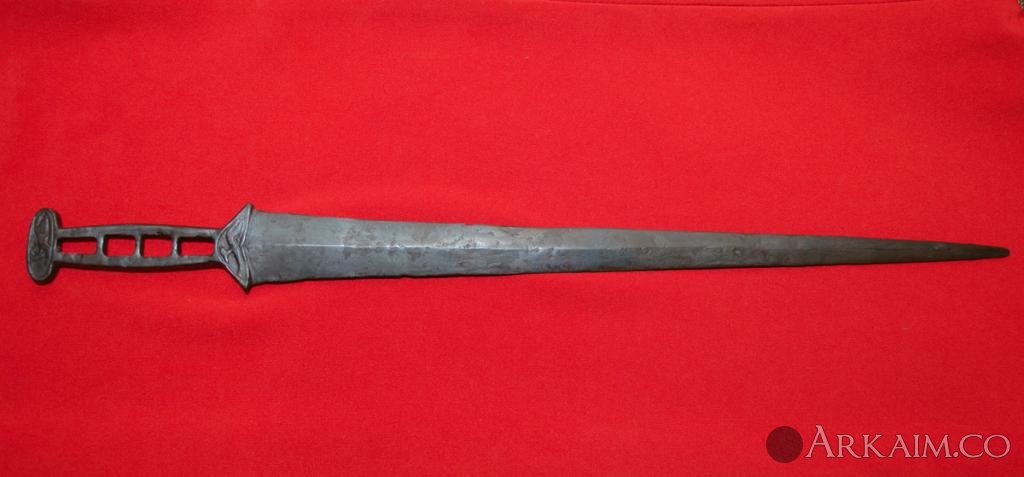

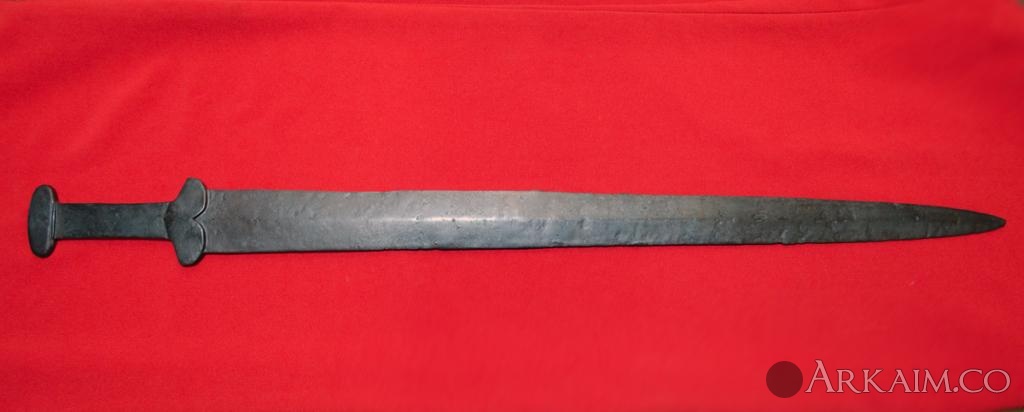

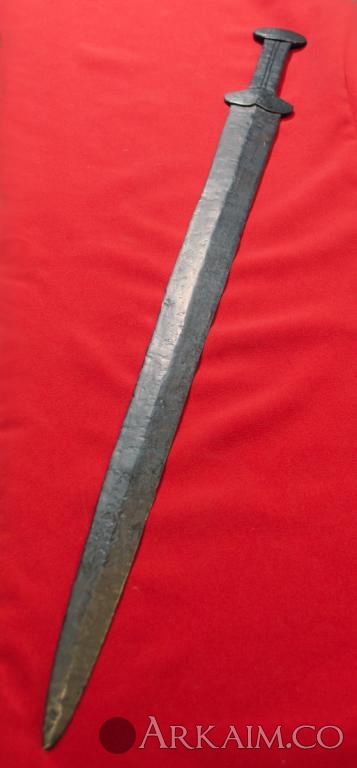

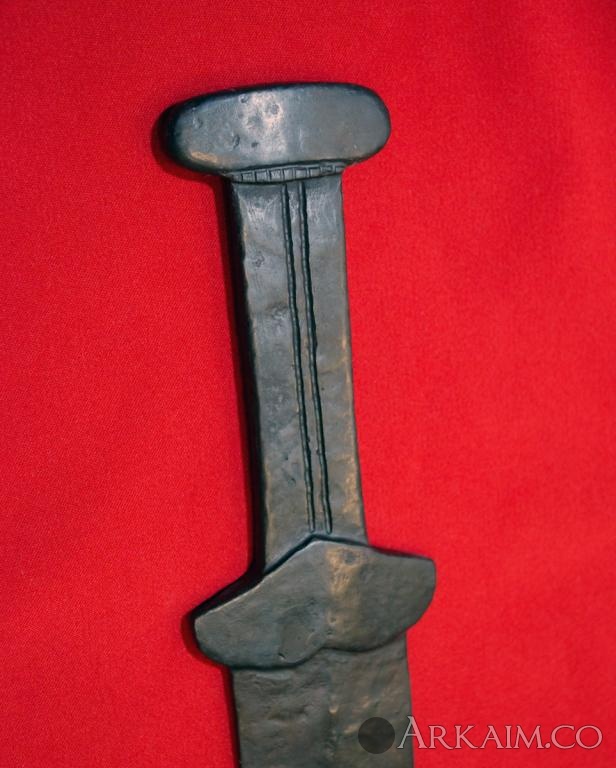

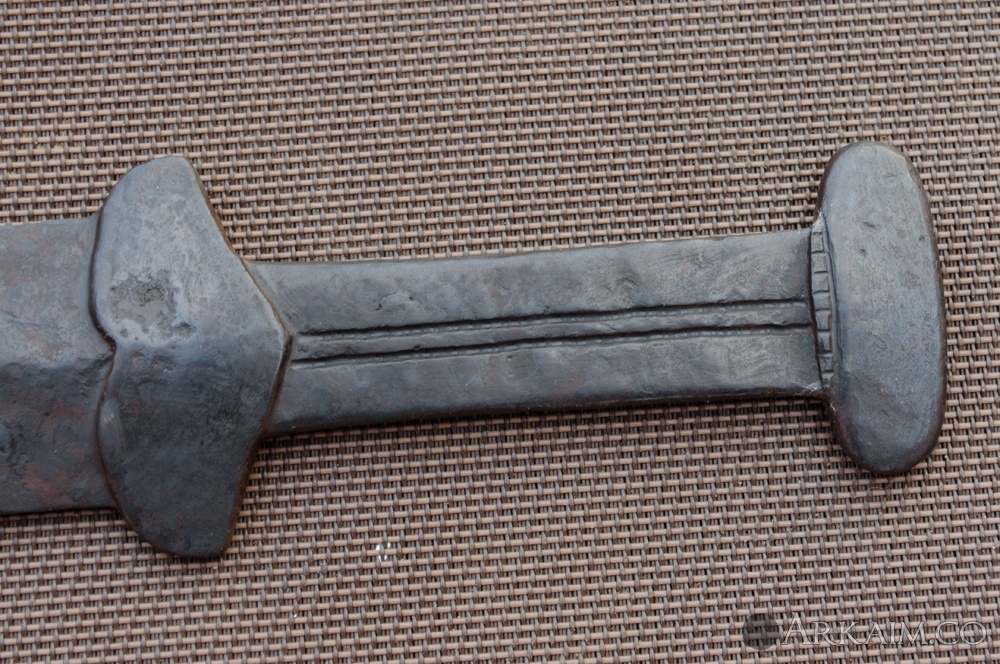

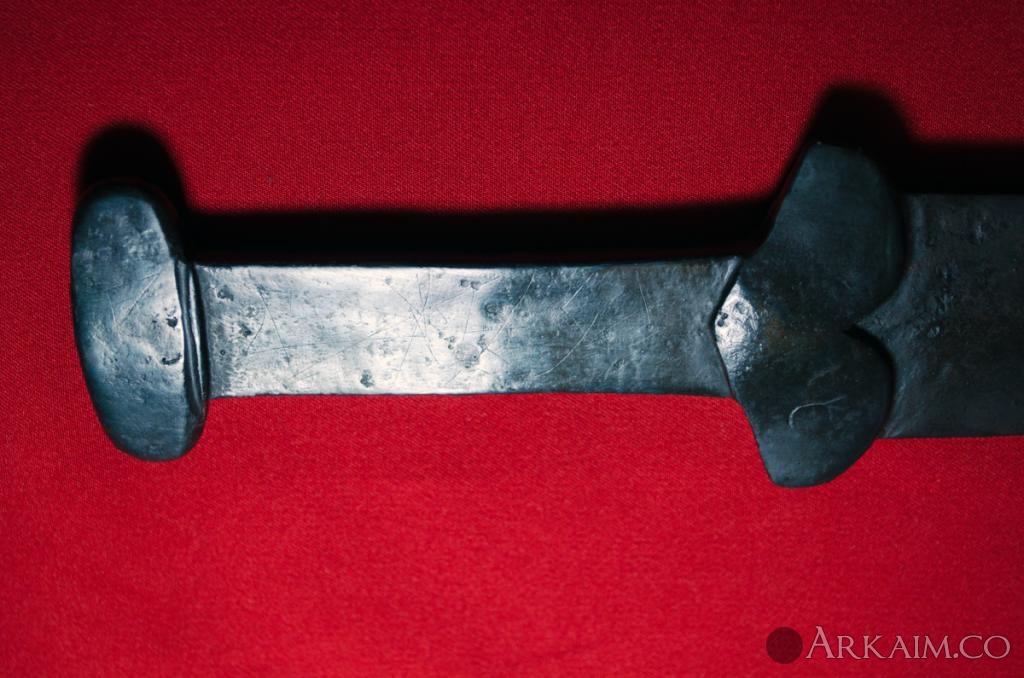

Спасибо,ребята. Вот более детальные фото после окончательной сушки.

[Dozer]

Впору Вам бросать работу и профессионально, то бишь с Вашим качеством и за деньги заниматься исключительно реставрацией металла...

[Valja]

Наконец-то расжился недостающим оборудованием - вакуумной установкой. Теперь всё по-новому восприниматься стало,хорошо видно что всё-таки творится в микропорах арх.железа,сколько воздуха в жидкости (а ведь рыбы им дышат в воде). Предлагаю посмотреть видео как установка вытягивает воздух с предметов на примере обработки в растворе танина. Понадобилось 10 циклов для полного устранения воздуха. Прошу не пинать-первый раз на ютуб видео выкладываю (боюсь чтобы негр потом с подводным ружьём за лайками ночью не пришёл).

[media=]http://youtu.be/SO-vJbbM8G4[/media]

[Snider]

Оч интресно жду продолжения.

[Valja]

Ну раз кому-то интересно тогда продолжу свои наблюдения. Попробовал откачать воздух просто из дисцилята- кипит. Т.е. подтвердилась версия о большом количестве кислорода в воде,и понятно почему просто в дисциляте предметы ржавеют. Просто- имею ввиду без нагревов и кипячений при которых кислород уходит. Теперь поместил акинак в раствор щёлочи,и пробую прокачать. Акинак порядка полгода пролежал в сухой среде. По видео видно что воздуха фактически нет,что говорит о закупоривании всех пор солями и сульфатами. Это плохо,дальнейшие кипячения помогут открыть микропоры. Думаю через неделю повторить эксперимент и увидеть другой эффект.

[media=]http://youtu.be/Et4c1eN4rlI[/media]

[Valja]

Начал обработку в расплаве микровоска,но что-то пошло не так. Никто не ожидал что столько воздуха в предметах. Пришлось остановить процесс.

[media=]http://youtu.be/8wmUyFNcYGk[/media]

[Valja]

Продолжение процесса избавления от воздуха в расплаве микровоска.

[media=]http://youtu.be/QmXc2iN3H4U[/media]

[Valja]

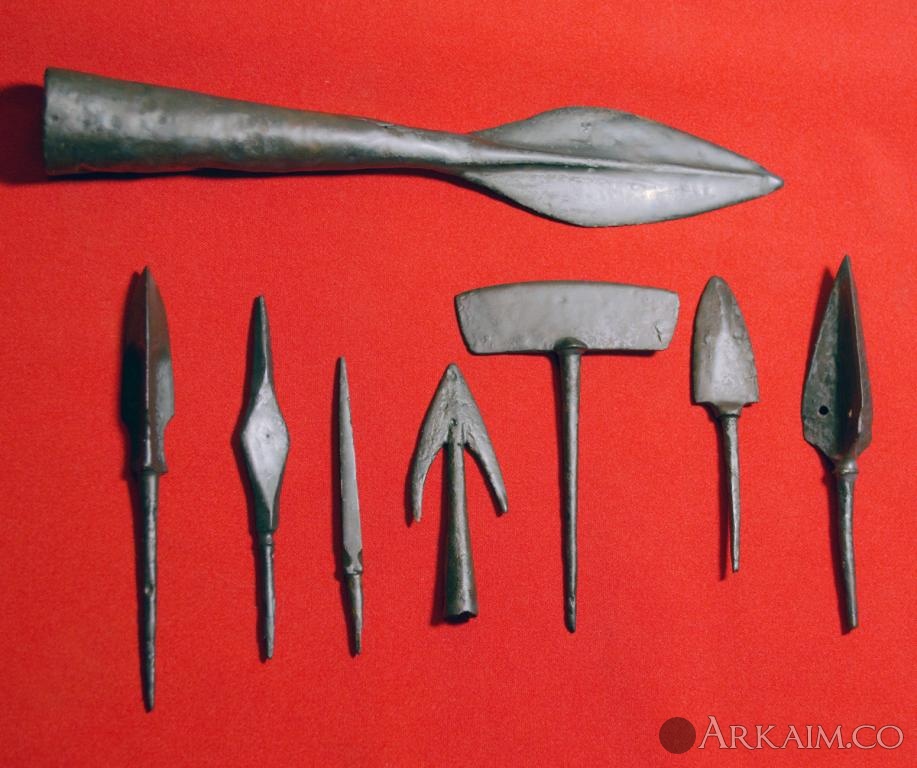

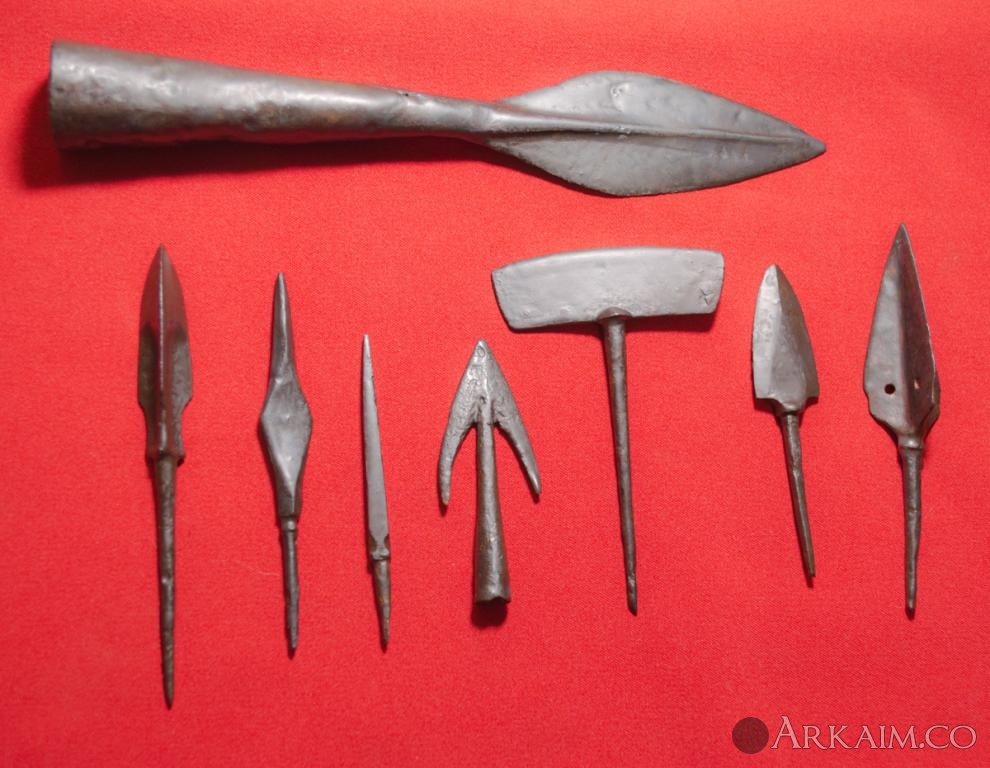

Из положительных моментов- микровоск стал ложиться гораздо ровнее,равномерно покрывая поверхность. Получаются вот такие чудные предметы старины.

[Valja]

И вот что творится в простом дисциляте . Простое лежание в холодном состоянии просто убивает предметы насыщая воздухом для дальнейшего окисления.

https://www.youtube....h?v=cfqFULA9Sng

[ТВА]

@Valja,



Вечер добрый Коллеги !

Хотел задать вопрос: - Чем и как обрабатываете артефакт ? - (имею в виду физическое действие) - наждачка и надфиль ?

[Valja]

@Valja,



Вечер добрый Коллеги !

Хотел задать вопрос: - Чем и как обрабатываете артефакт ? - (имею в виду физическое действие) - наждачка и надфиль ?

Приветствую.

Физически давлю на предмет пальцами чтобы не провернулся во время обработки. В это же время паронормально оказываю действие на предмет дабы не открылись глубокие каверны или прочая нечисть. Ть-фу.

А механически приходится пользоваться бормашинками,наждачными бумагами,оселками,резинообразивными насадками,алмазными,корундовыми,и надфилями тоже.

[ТВА]

@Valja,



Я почему спросил, - по внешнему виду это заметно - немного сглаживается геометрия - нет чётких граней, те которые должны быть. Я бы посоветовал,- после предварительной обработки всеми перечисленными Вами средствами, - окончательную обработку производить только каменными брусками (оселками) разной твёрдости и зернистости (с учётом геометрии бруска). Так сохраняется первичная геометрическая форма артефакта. Без "зализаных" углов и плоскостей

[ТВА]

@Valja,



Вот такими.
