Консервация топорика(пополняемая тема работ по реставрации)

[Yorik]

roma_lyk

Как принесут предмет, сфоткаю.

Подскажите, предлагают емкость из нержавейки, длина 40 см. ширина 30 см. высота 40 см. толщина 2 мм. Стоит его брать для изготовления камеры? или толщина стенок не подойдет? (наваривать бортики по 4 мм. как Вы говорили буду).

[Yorik]

valja

Слишком большие площади стенок при этой толщине,может и сложиться. У меня камера с 2,5 мм и высота 18-20 см.

[Yorik]

valja

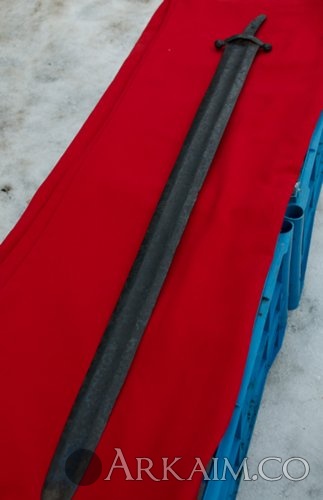

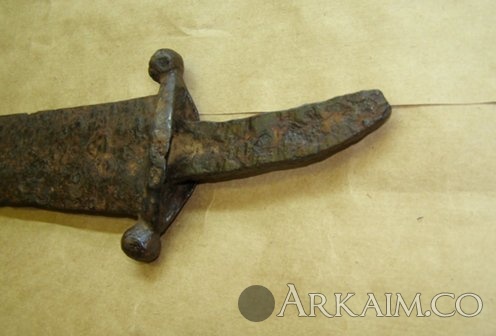

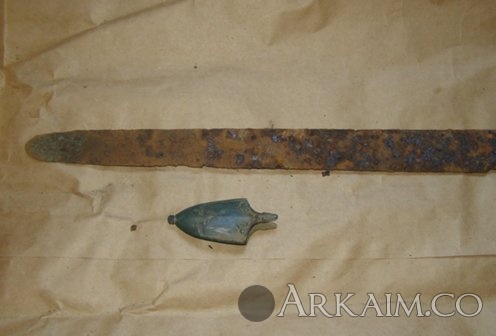

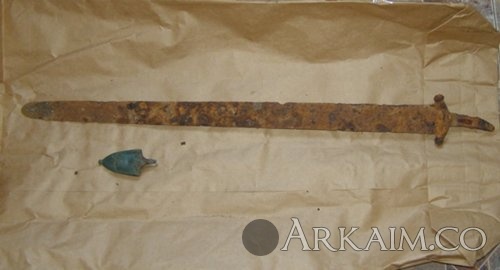

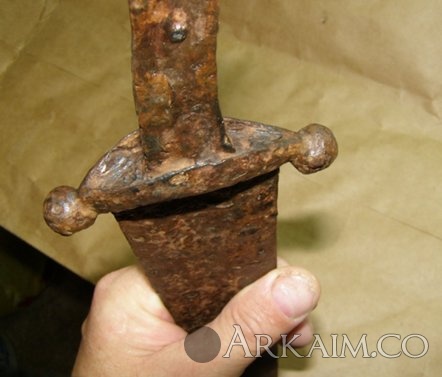

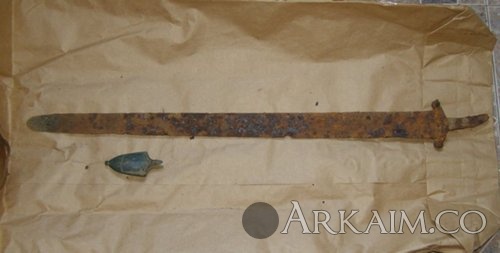

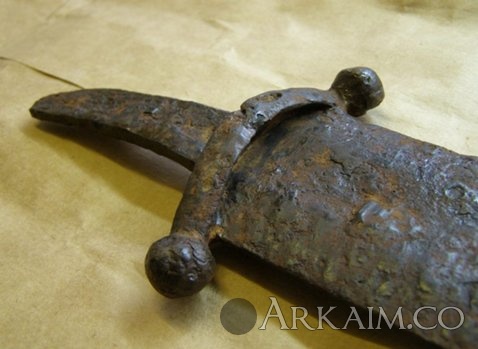

Попал ко мне на реставрацию интересной компоновки меч. Состояние не радовало плюс клинок погнутый был. Прадва попал ко мне уже в микровоске.

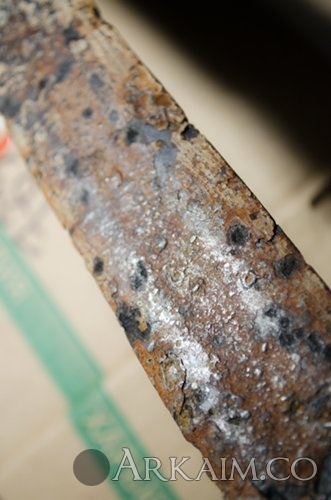

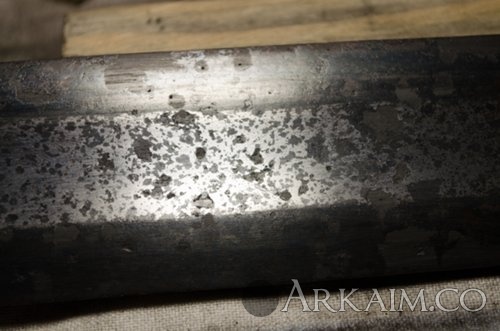

Долго снимал микровоск,вымачивал в щелочном растворе и дисциляте. Хлопьями посыпались слои ржи. Картина была крайне нерадостная.



После сушки началась рутинная расчистка и вышлифовка поверхности. Хорошо стала просматриваться конфигурация самого клинка.

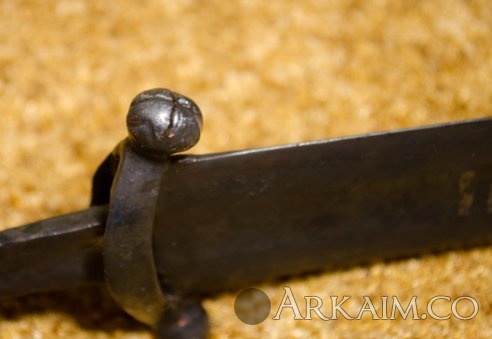

На гарде прорисовались вот такой крестообразный декор.

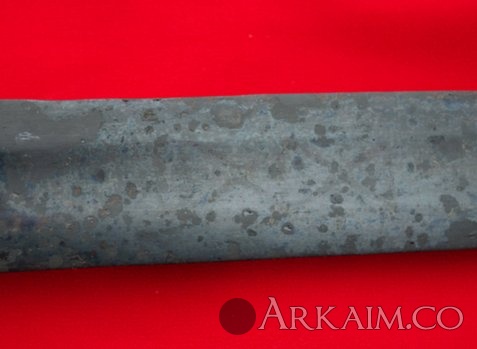

Немножко пришлось применить доделки,пропитка танином в вакууме. Таким клинок стал без микровоска.



И тут началось самое интересное. Занимался последней шлифовкой и доводкой клинка,так ничего на нём и не обнаружив интересного кроме крестообразных насечек на шариках гарды,как супруга проходила мимо и говорит что на клинке видит иксы. Думали глюк. Ан,нет - под определённым углом освещения увидели иксы и поперечные риски. Совсем непонятно стало как это может быть. Перевернули клинок другой стороной,и под тем же углом увидели и ахнули надпись. На фото очень тяжело передать видимое под углом,но кажется всё же видно. Поднял книгу Кирпичникова и просто прозрели. Цитата - Удивительное обилие надписей и знаков, проступивших вдруг на вещах, давно и хорошо известных, объясняется производственными особенностями клеймения. Это звучит почти неправдоподобно, но волшебное свойство мет заключается в том, что в зависимости от сохранности и ухода они могут то исчезать, то появляться вновь. Надписи и знаки на изделиях IX-XIII веков располагались в верхней трети клинка, они были инкрустированы в горячем состоянии железной или дамаскированной проволокой. Даже на полосе, очищенной от коррозии, начертания почти неразличимы.

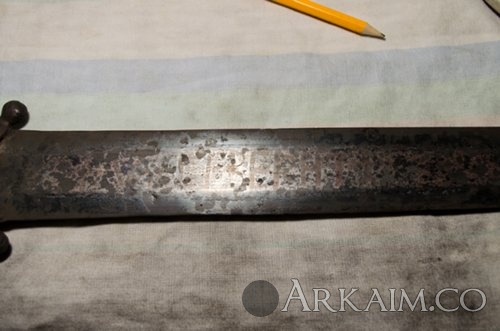

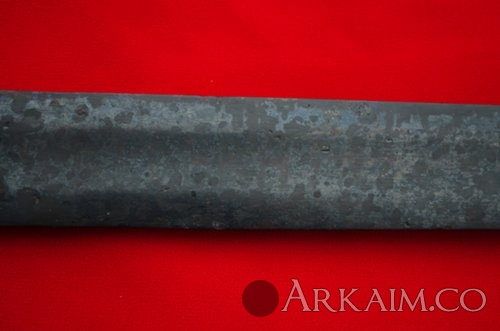

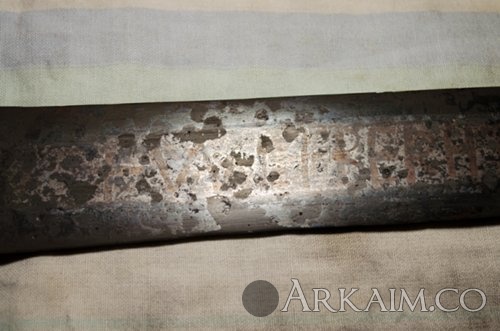

Вот что стало видимым.

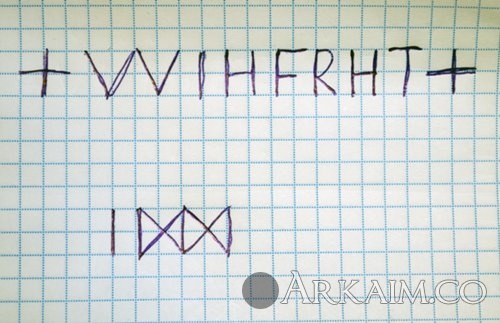

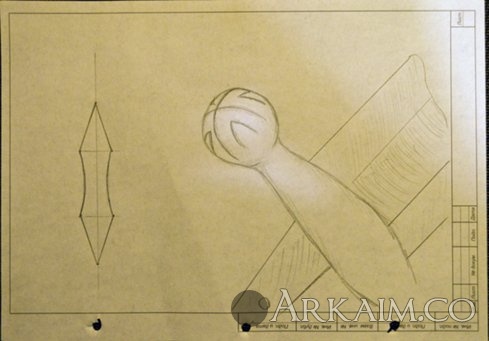

Всё четко не просматривалось. Вот примерные надписи на обоих сторонах клинка.



Пришлось много перелопатить литературы чтобы разобраться что перед собой держу в руках и как поступать дальше. Насчёт надписей цитата.

На многих клинках можно прочесть выгравированные надписи. Было множество способов нанесения надписей, в зависимости от эпохи менялся и стиль. В эпоху викингов на их мечах красовались какие-то знаки, которые ничего не говорят нам, но имели большое значение для своих владельцев; на противоположной стороне клинка обычно стояло имя изготовившего оружие кузнеца. На рисунке 95 приведены такие значки и имя мастера. Знаки и буквы выполняли в виде железных инкрустаций на стальном клинке. Кузнец вырезал буквы на горячем еще клинке с помощью холодного инструмента. Потом мастер брал кусок проволоки или железный стержень. Этот последний (вместе с клинком) раскаливали до температуры сварки, а затем проволоку молотом вколачивали в подготовленные прорези. После охлаждения и закаливания клинка его тщательно полировали. В результате такой полировки надпись становилась невидимой и проступала только после травления слабой кислотой. У меня есть один из таких мечей, сделанный в кузнице мастера Ингелри. На этом клинке все буквы и знаки сохранились в превосходном состоянии. Если сталь отполировать, то надписи становятся невидимыми, но если их слегка протравить, то буквы становятся отчетливо видны.

Взято отсюда. http://www.7kingdoms.biz/t327-topic

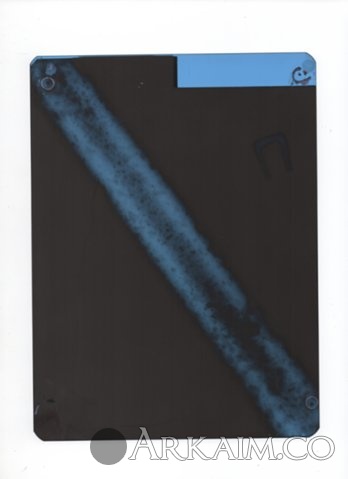

Полдня посвятил идее полностью прочесть надпись на клинке с помощью рентгена,но увы - из этого толком ничего не вышло. Вот скан.

Часть всечки видна,но решение как прочесть вё так и не найдено.

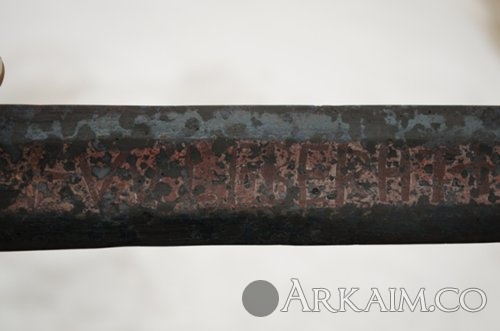

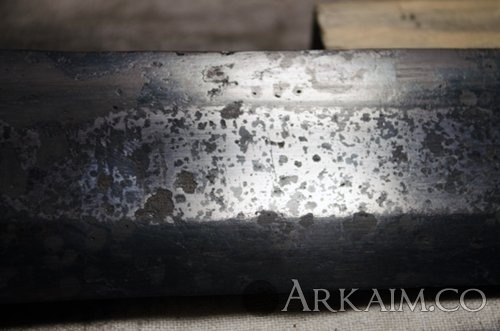

Вот макрофото всечки. Хорошо видны поперечные линии и наклонные кресты.



Разница металла была найдена,а дальше начал подбирать препараты которые смогли бы успеть вступить в реакцию с более мягким металлом раньше чем с более твёрдым. Вот два видео как проявилась надпись.

http://www.youtube.com/watch?v=BkvU5Qq_K5k



http://www.youtube.com/watch?v=yiIRi3Y3woM

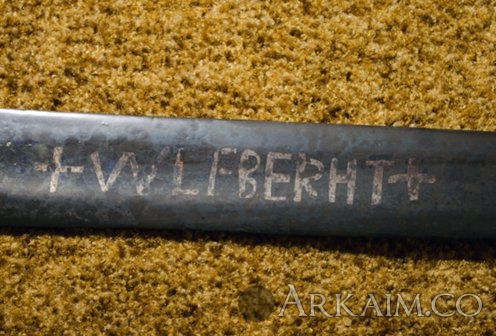

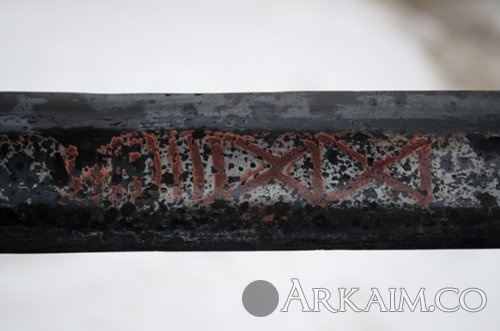

Вот фото обоих сторон клинка. Одна сторона надпись +WLFBERHT+ ,вторая сторона I I I I I I I IXIXI

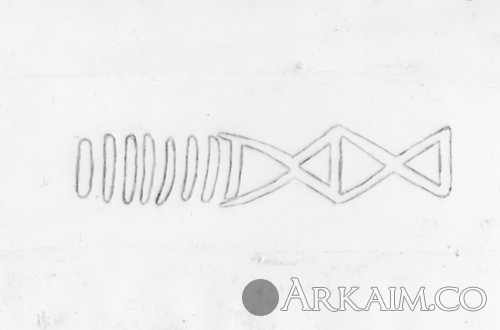

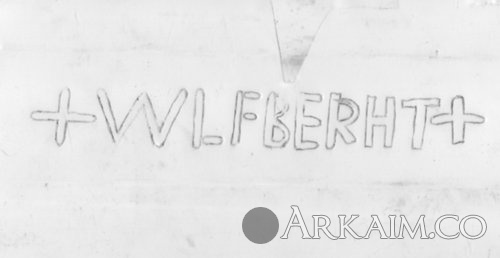

Теперь под микроскопом перенёс рисунок на плотную плёнку и сделал сканы обоих сторон клинка



Теперь сижу ломаю голову как сохранить все меты видимыми. И останется только клинок законсервировать.

[Yorik]

valja

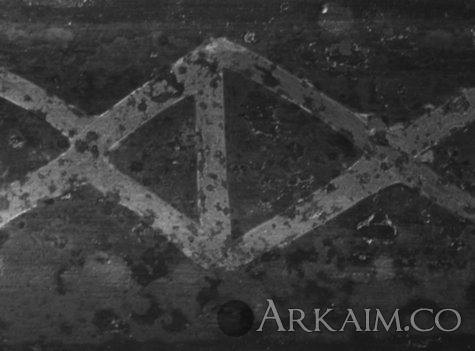

Кажется придумал как проявить все меты на мече. Вот фото фрагмента где хорошо видно в каком порядке укладывалась всекаемая проволока. Специально перевёл фото в чёрно-белые тона для более полного понимания картинки.

[Yorik]

Жулик

Уважаемый, valja ! Это то, когда человек занимается делом, которым заниматься ему дано и написано. Слежу за Вашей темой с первого поста. Респект!

Сори за подхалимаж, но давно желал высказать свое уважение.

[Yorik]

valja

Спасибо. Просто некоторые считают что нужно оставлять под слоем ржи такие исторические следы.

[Yorik]

valja

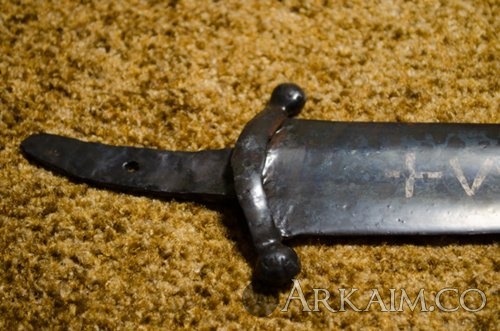

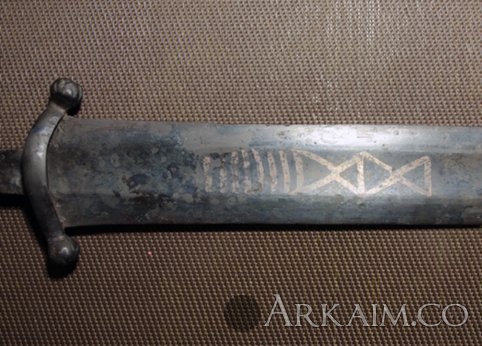

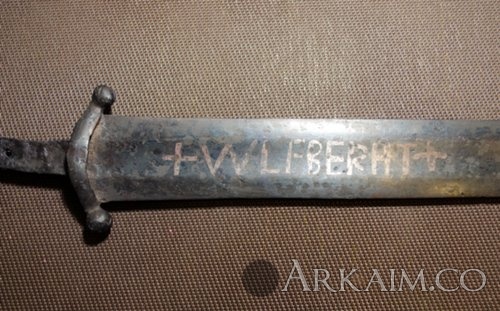

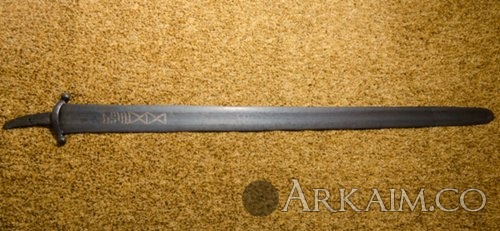

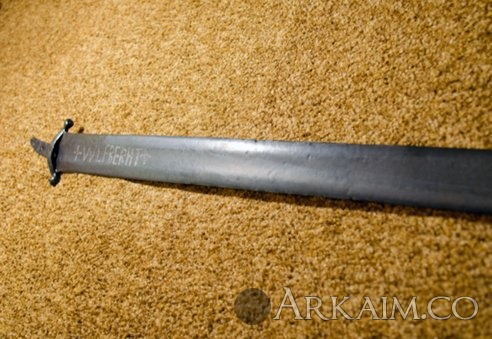

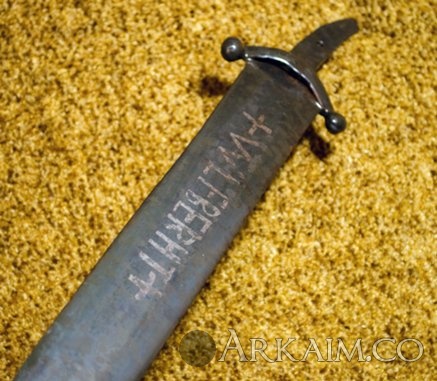

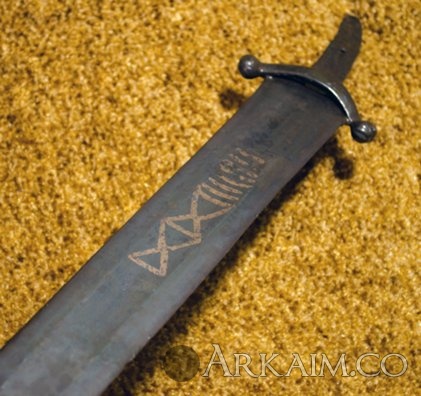

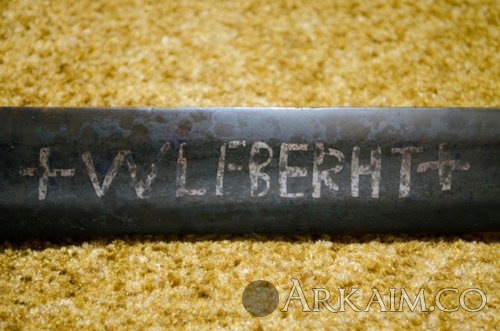

Вот так получилось сохранить оригинальные надписи на обоих сторонах. Остаётся только микровоск.

[Yorik]

roma_lyk

Подскажите, а каверны заглаживали составом клей + ржавчинка?

[Yorik]

valja

А разве можно получить обессоленую ржу ? Даже с пылесоса который у меня работает как вытяжка не беру пыль-там всё что попало. https://ru.wikipedia.org/wiki/Оксид_железа(II) и https://ru.wikipedia.org/wiki/Оксид_железа(III) в разных пропорциях,нужно подбирать.

[Yorik]

roma_lyk

А если пыль брать (ржавчину) после ванн обрабатываемого предмета в едком натре и после ванн в дистилир. воде?

по поводу клея Цианоакрилат я читал, он до 90С держит температуру, а воск расплавленый около 130С. не будет ли его разрушений.

[Yorik]

valja

Разрушения циакриносодержащих клеёв в расплаве микровоска будут - проверял. Как нужно брать эту ржу ? Соскребать со стола ? Как сушить перед вмешиванием ? Зачем эта головная боль.

[Yorik]

valja

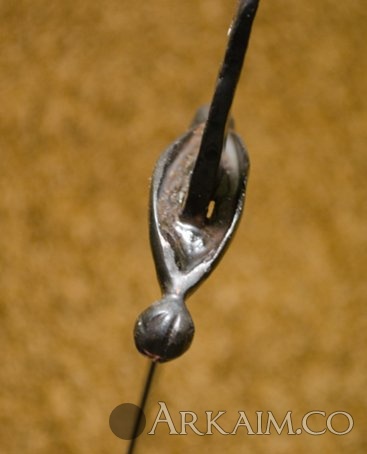

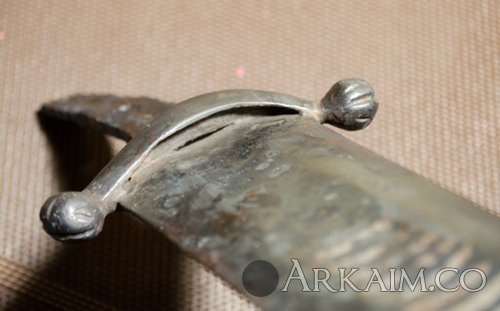

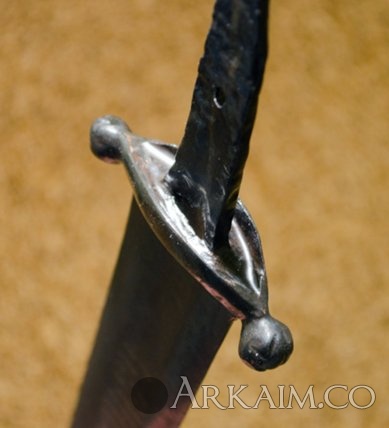

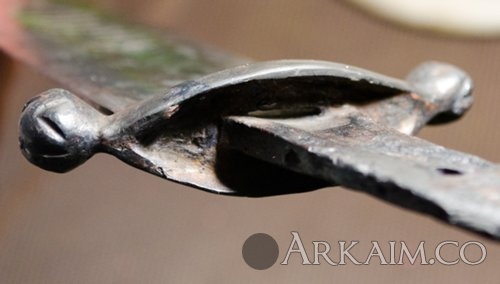

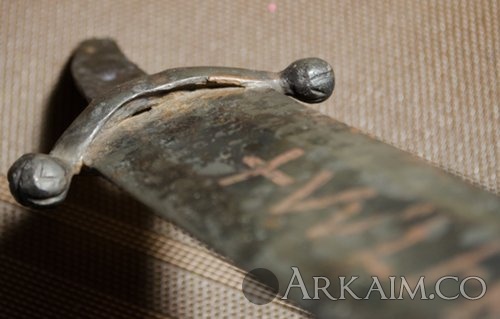

Фото гарды на клинке с разных сторон.

[Yorik]

korvinlvv

valja

Під враженням від Вашої роботи над мечем!

Це просто фантастика на яву!

А розшифрували що надписи означають??

[Yorik]

valja

Почитайте статью Кирпичникова о этих мечах. http://norse.ulver.com/articles/ulfberht.html

[Yorik]

Нехай

Я тут подумал...

ИМХО после цианокрилатно-ржавого восстановления предмета нужно его (предмет) консервировать не микрокристаллическим воском, а Паралоидом Б72.

В этом случае нагревание не нужно, следовательно не произойдёт разрушения клея.

[Yorik]

valja

К сожалению Паралоид имеет короткий срок службы. Хотя вариант.

[Yorik]

бульбулягли2

думаю на наш век хватит

[Yorik]

Нехай

valja писал(а):

"К сожалению Паралоид имеет короткий срок службы. Хотя вариант."



Хм...

Короткий, это сколько?

И возможно он зависит от условий хранения предмета?..

В крайнем случае раз в несколько лет можно и обновить покрытие...

Всё лучше, чем разложившийся от температуры цианокрилат.

[Yorik]

valja

Возможно я ошибаюсь. Стараюсь с ним не работать. Нужно экспериментировать.

[Yorik]

Vodomir

Чудова робота!!! ВУЛЬФБЕАРТ - чи воюючий, вдаряючий (той, що б'є) вовк! ШИК!!!

[Yorik]

valja

Спасибо. Можно,подробней о надписи ?

[Yorik]

KOZAK30

может Ульфберт - Разъяренный Медведь ))) http://ru.elderscrolls.wikia.com/wiki/%D0%A3%D0%BB%D1%8C%D1%84%D0%B1%D0%B5%D1%80%D1%82_%D0%A0%D0%B0%D0%B7%D1%8A%D1%8F%D1%80%D1%91%D0%BD%D0%BD%D1%8B%D0%B9_%D0%9C%D0%B5%D0%B4%D0%B2%D0%B5%D0%B4%D1%8C

[Yorik]

Vodomir

KOZAK30

Тоді перша літера - "U" чи "V" а не "VV - W", хоча не виключений і ваш варіант. Хтозна, наскільки був грамотний коваль...

[Yorik]

valja

Предмет крайне громоздкий,не просто было его пропитать расплавом микровоска в вакууме. Вот видео начала этого процесса.

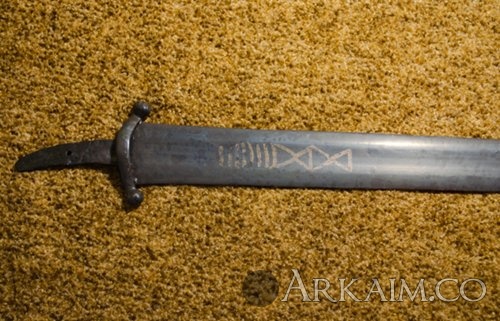

И вот настал момент истины,предмет полностью готов чтобы занять место в коллекции.

[Yorik]

KOZAK30
