Консервация топорика(пополняемая тема работ по реставрации)

[Yorik]

valja

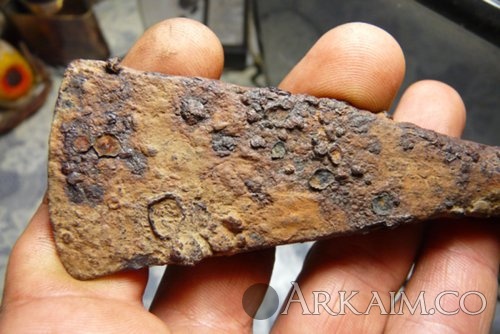

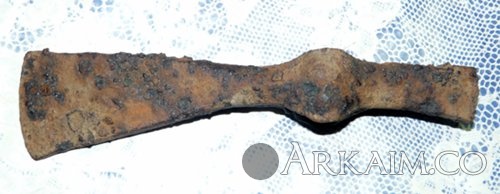

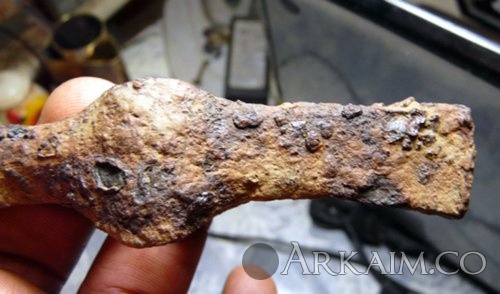

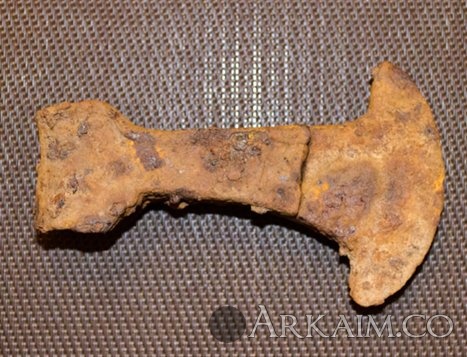

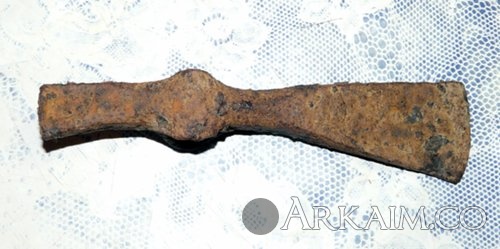

Давно мечтал подержать в руках подобный топорик,но судьба не свела с такой находкой,но удалось прикупить. Внешне состоние оказалось на троечку. Были визуально видны проблемные места,и даже расстроился не зная как поступать с ними. Но теоретически был готов почитав как восстанавливают,а правильнее сказать консервируют железо. Итак начну. Вот фото топорика до...



Как видите состоние не очень приятное. Пришлось бороться с ним.

Дл начала стал держать в горячем дисциляте с постоянной заменой его. Длилось это двое суток.



Дальше мехчистка-самая нежная работа.



После этого опять в дисцилят с заменой его несколько раз.Потом сушка изделия.



Потом обработка в растворе татина 15 минут с последующей сушкой.

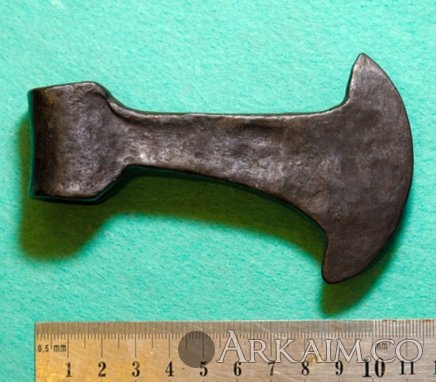

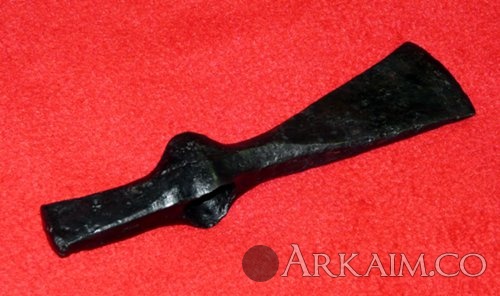

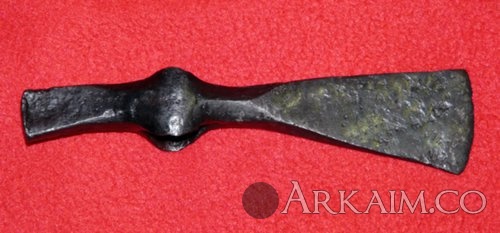

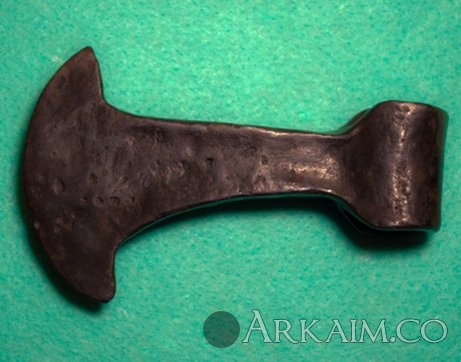

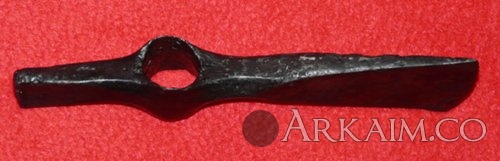

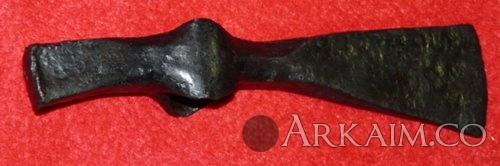

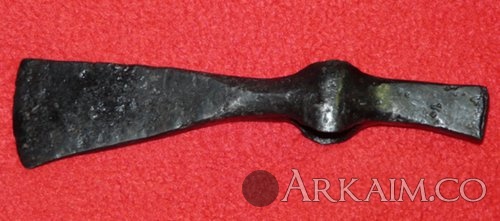

И вот что получилось.



Выставляю на обсуждение проделаную мною работу.

[Yorik]

andruk77

Отлично получилось

[Yorik]

Сербан

Очень красивая робота!!!!

[Yorik]

друг ромео

вполне живенький топорик!!!!суперская работа!!!+1

[Yorik]

SayroN

..

Все хорошо получилось , маленькое замечание правда будет . На топорике осталось немножко следов (впадин) от бор машинки. Такие впадины получаются в местах где метал уже замещен окислом.Чтобы их не было , при чистке водите борами в разных направлениях не сильно придавливая. А потом на завершающем этапе все довести плоскими камушками и вывести имеющиеся слабовыраженные грани.

Но в целом Вы молодец .



с ув.А

[Yorik]

valja





Спасибо.Да я это видел,и пытался выровнять как мог. Выводил и плоским оселочком в конце чистки. Дело в том что у меня нет насадок большого диаметра,а тонкие вгрызаются. Разживусь ими и подправлю эти места. И ещё вопрос к Вам - начал гудеть подшипник в машинке. Не меняли ещё ? Номер его интересует. Ещё раз спасибо за подсказки.

[Yorik]

SayroN

Дело не в насадках , а в характере окислов : некоторые места просто рыхлые совсем , и бор проваливается от одного прикосновения , а от некоторых подшипники горят

Нет не меняли , ничего не гудит , даже люфтов не наблюдается. Просто для грубой очистки использую бормашинку помощнее того же проксона , а такую как у Вас для более тонкой очистки, доводки , шлифовки и тд.

Время от времени разбирайте головку и вытряхивайте изнутри ржавчину , а пружинки сбрызгивайте вд-шкой.

[Yorik]

valja



SayroN писал(а):"бормашинку помощнее того же проксона"



Подскажите пожалуйста какая модель.

[Yorik]

SayroN

В этой теме есть ее фото , а модель завтра скажу .

https://forum.violity.com/viewtopic.php?t=906524&highlight=

[Yorik]

Шляхта

Работа великолепная. Только вопрос - как на счет ржавчины - не будет ли потом подниматься поверхность предмета.

П.С.

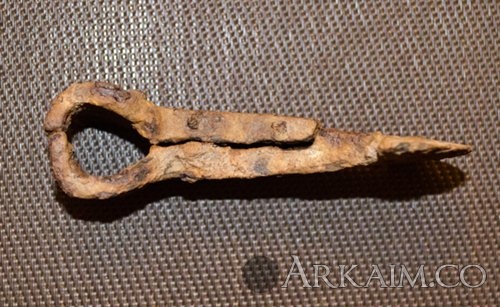

Тоже немного побаловался сегодня дримельком

Надеюсь хозяин темы не будет возмущаться добавлением моих фотографий

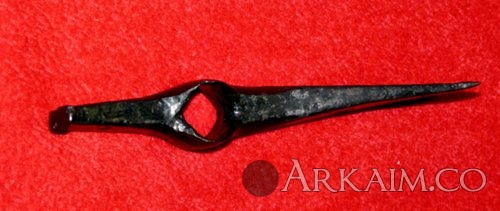

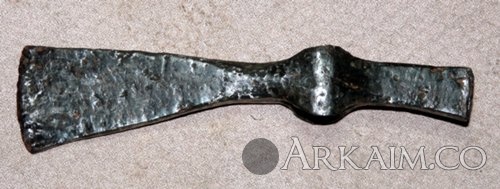

Тоже. Мех-чистка, вываривание в едком натре, промывка водой и напоследок прогрев и купание в кипящем масле. Надеюсь ржаветь не будет.

[Yorik]

SayroN

Щляхта по мех чистке - отлично

Шляхта писал(а): "напоследок прогрев и купание в кипящем масле. Надеюсь ржаветь не будет"

А вот это лишнее, могу Вас уверить что будет , вопрос времени. Любое масло высыхает , естественно потом и влага и кислород будет иметь доступ к очагам. Проверено на практике.

Советовал бы вымочить от масла в растворителе и законсервировать в мкв , ну или на крайний случай обычным пчелиным воском , это далеко не самый хороший вариант , но лучше чем масло однозначно.

прислушайтесь..

С ув.А

[Yorik]

SayroN



Щляхта по мех чистке - отлично



Шляхта писал(а): "напоследок прогрев и купание в кипящем масле. Надеюсь ржаветь не будет"



А вот это лишнее, могу Вас уверить что будет , вопрос времени. Любое масло высыхает , естественно потом и влага и кислород будет иметь доступ к очагам. Проверено на практике.

Советовал бы вымочить от масла в растворителе и законсервировать в мкв , ну или на крайний случай обычным пчелиным воском , это далеко не самый хороший вариант , но лучше чем масло однозначно.

прислушайтесь..

С ув.А

[Yorik]

Шляхта

Микровоском - так микровоском.

[Yorik]

LOG

valja

Достойно, теперь свои находки будут в люксе.

[Yorik]

valja

Спасибо,буду стараться.

[Yorik]

SedoyS

valja писал(а): "Потом обработка в растворе татина 15 минут с последующей сушкой."





Ув."valja" подскажите, пожалуйста, что собой представляет раствор татина и где его можно взять. Ваша чистка топорика впечетляет. Вот сегодня нашел такой экземплярчик, https://forum.violity.com/viewtopic.php?t=913452 хотелось бы немножко привести его в порядок.

Зарание огромное спасиба,с ув.Александр

[Yorik]

valja

Александр,танин не решает вопросов данного состояния Вашего топорика. А именно не добавит ему цены. Вот почитайте по танину. http://archekon.com/forum/viewtopic.php?f=49&t=148

Читайте саму эту тему сверху до низу. Ваш топор очень интересный и в хорошем сохране. Возможно ещё какие-нибудь откроются рисунки на нём. Вот казачий чекан просто чистился посудочной алюминиевой сеточкой. Фото до https://forum.violity.com/viewtopic.php?p=4975088&highlight=#4975088 И продажа https://forum.violity.com/viewtopic.php?p=4975958&highlight=#4975958

[Yorik]

SedoyS

Век живи век учися,спасибо за советы

С ув.Алексанр

[Yorik]

krimdim

Отличная работа))

[Yorik]

valja

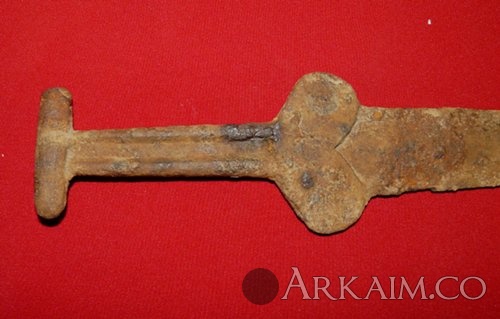

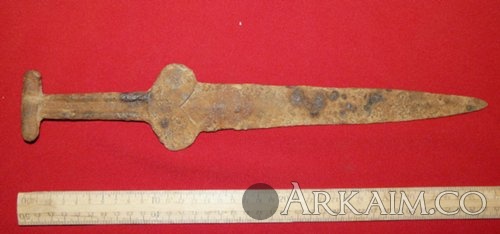

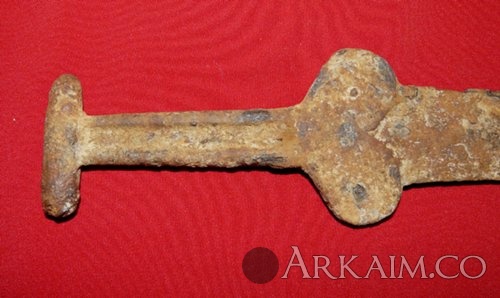

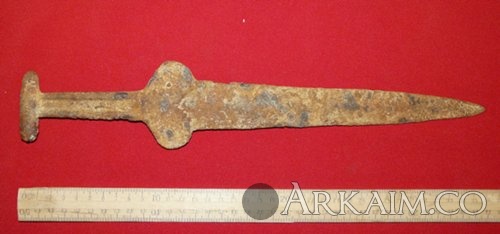

Продолжу тему по расчитке акинака. Был в таком состоянии.



Обратите внимание на количество наростов - кинжал пролежал в грунте 2600 лет...

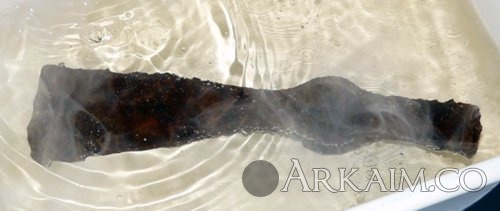

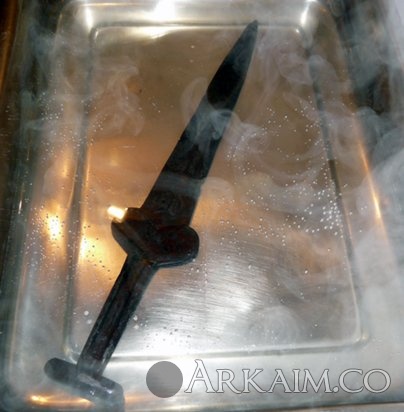

Мехрасчистка проиведена и акинак покидает соли в кипящем дисциляте.

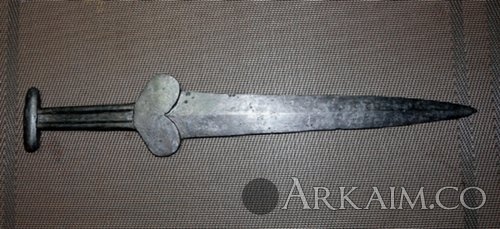

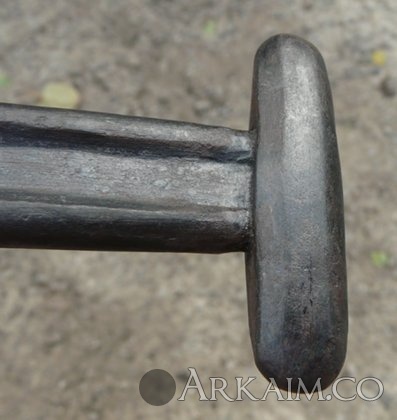

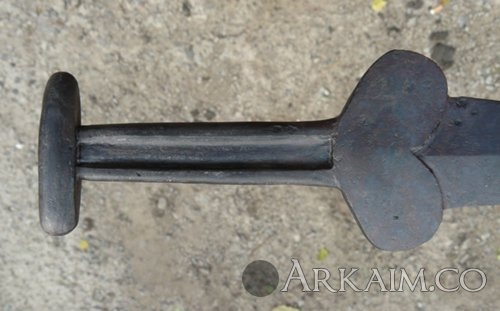

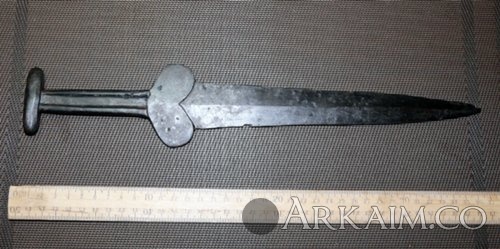

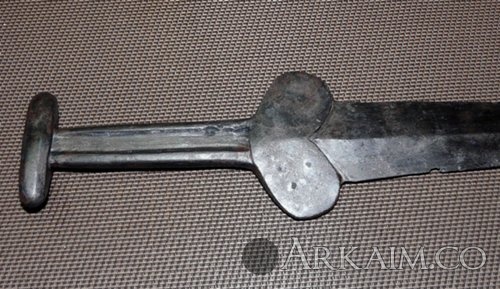

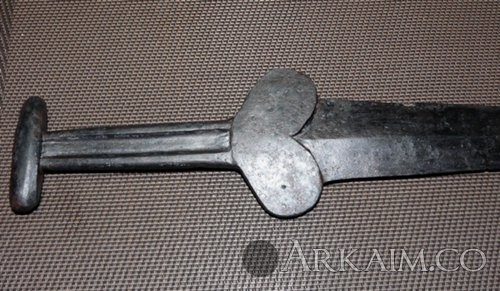

Вот получившийся реультат. Судить Вам о реультате.

[Yorik]

bambarbia

акинак воском обробляли?

[Yorik]

valja

Нет,не обрабатывал. Пусть этим занимается новый хозяин на свой вкус.

[Yorik]

bambarbia

красиво получилось.

[Yorik]

valja

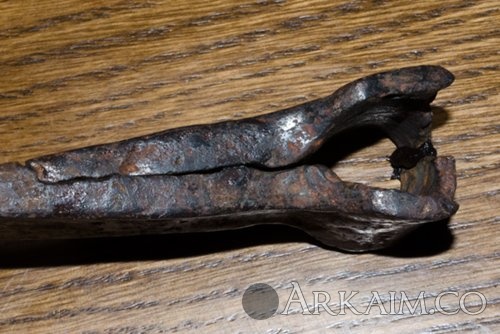

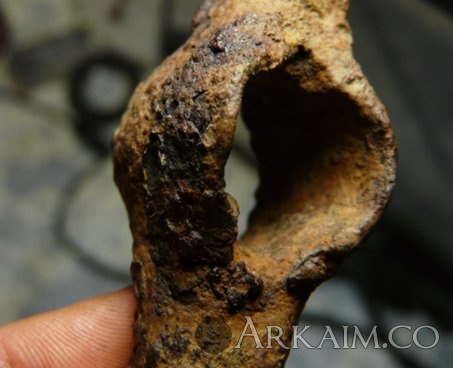

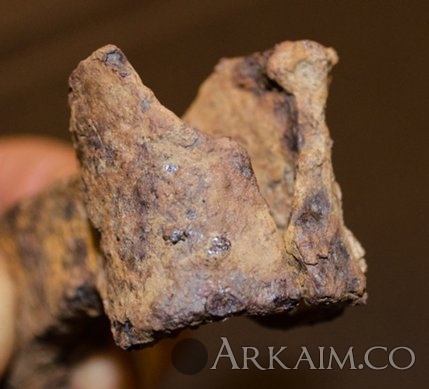

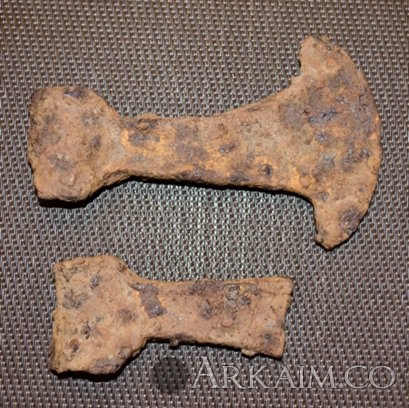

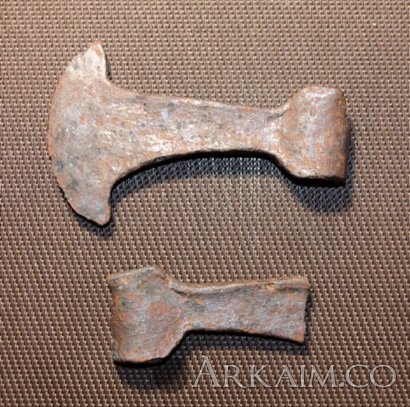

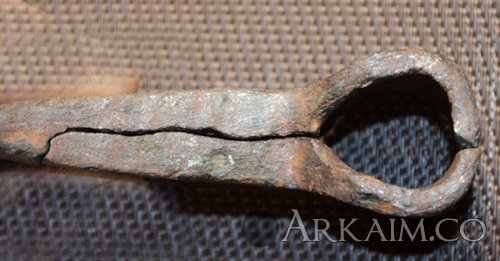

Попал в руки такой топорик из двух частей с недостающим фрагментом. Он мне очень понравился и принял решение его вернуть к жизни. Буду поэтапно выкладывать фото в процессе выполнения работ. Вот фото самого топора только помытого водой. Состояние плачевное,но буду пытаться.

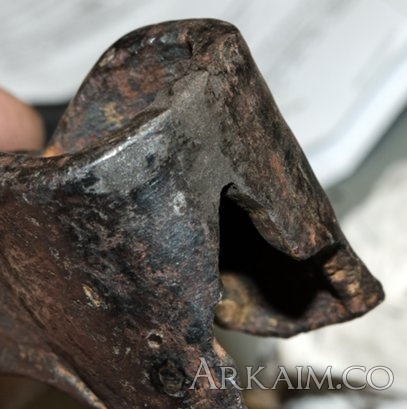

Для начала его предварительно расчищаю чтобы максимально открыть доступ для выведения солей. Вторым этапом расчищаю места чтобы согнать две детали вместе. На это ушло часа полтора(на подгонку стыка). При этом конечно металл приходится оголять в месте соединения.



Теперь отправляю топор в слабощелочной раствор NAOH для лучшего выведения солей. Раствор закипает,прокипит с час,и оставляю его на двое суток в ёмкости с периодическим закипячиванием.

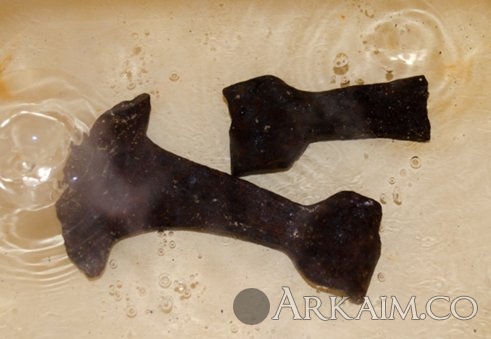

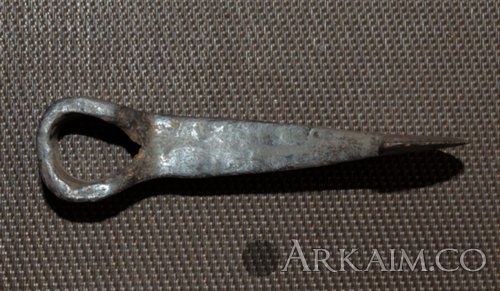

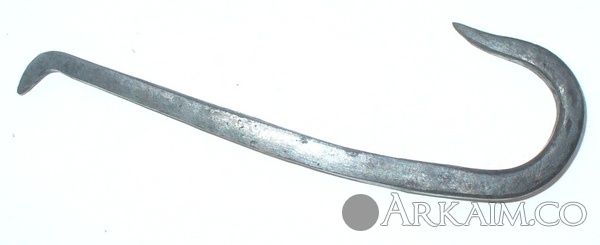

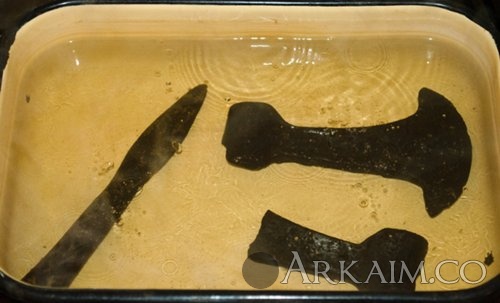

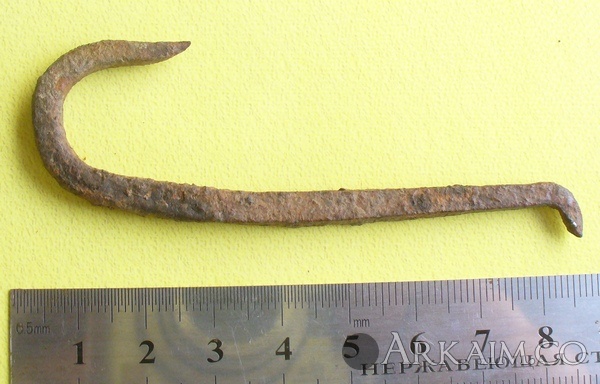

После щелочной ванны,части топора были промыты и дочищены с помощью абразивного бруска и мелкой водостойкой наждачной бумагой. Теперь перехожу к обессоливанию в чистом дисциляте. Стараюсь держать кипящей и доливаю воду.в замен выкипевшей. Туда же попал побалдеть и дротик. Периодически меняю воду на свежую. А в перерывах ломаю голову по его принадлежности. Мыслю что его корни ближе к пеньковцам.

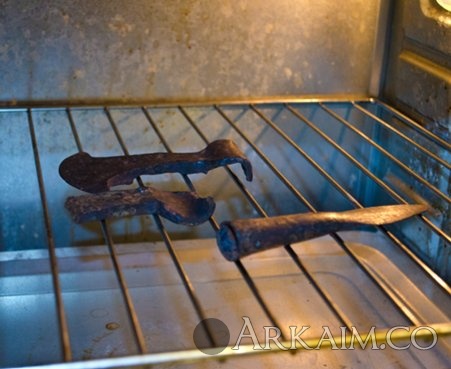

Тем временем топор закончил водные процедуры и отправился на ночь в электродуховку сушиться при температуре 120 градусов

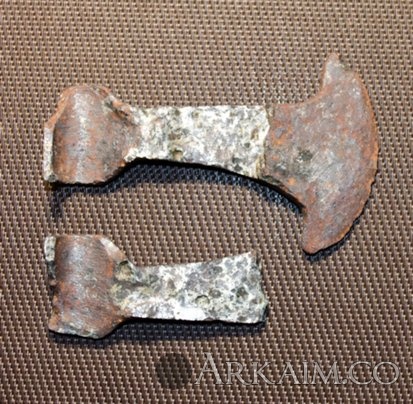

После сушки начинаю сборку топорика. Для обратимости разборки собираю на циакрине (растворяется ацетоном) предварительно подготовив смесь двухкомпонентного компаунда POXIPOL с чёрным и коричневым пигментами подобрав подходящий цвет. Выглядеть топор стал так.

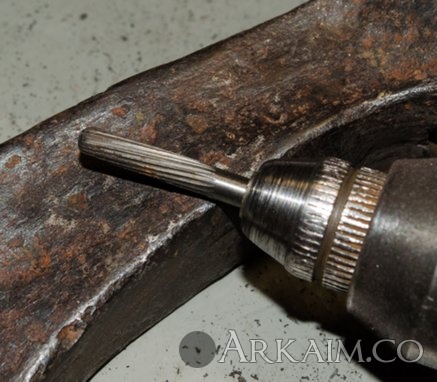

Час сушки при температуре до 100 градусов и можно обрабатывать излишки клея. Для этого использую твердосплавный бор без нажима. Он не затрагивая металлической поверхности хорошо снимает излишки.

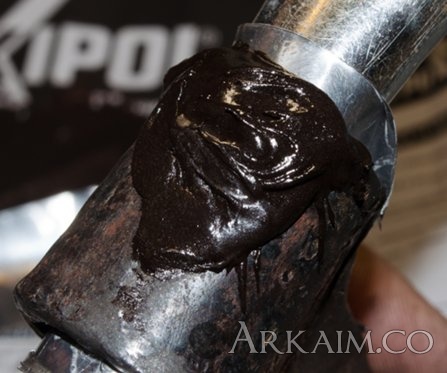

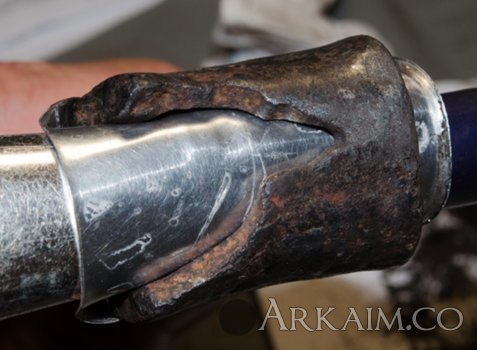

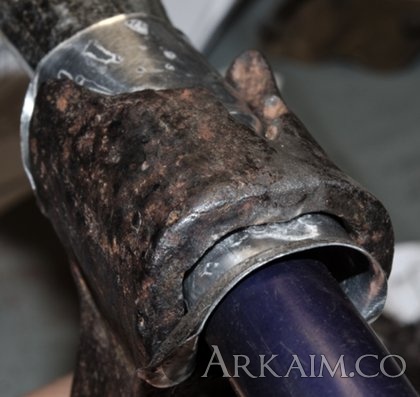

Теперь самое неприятное - восстановление отсутствующей части обушка. Беру алюм.фольгу толщиной 0,3 мм (такая просто была под рукой) обклеиваю её скочем для того чтобы потом можно было отсоединить от массы клея. Её профилирую по внутренней поверхности проушины чтобы исключить зазоры. Фиксирую её чтобы не сдвинулась. Делаю массу как описывал выше,и наношу на нужное место для восполнения поверхности. Потом опять сушка.



После обработки излишков на обушке заделываю остальные швы и крупные каверны клеем. Обрабатываю потом все доделки бором,и прохожу очень мелкой наждачкой вручную. Вот что получается. Остаётся обработать в танине и законсервировать микровоском.

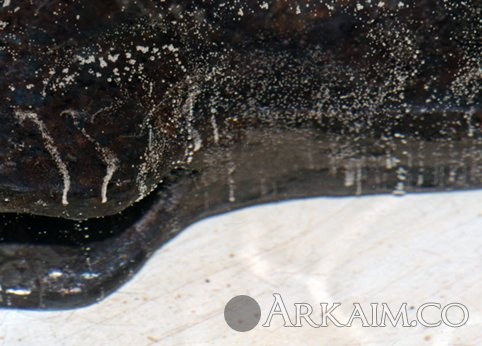

Обработав в растворе танина помещаю топорик в расплавленный микровоск. И тут становится хорошо видно насколько древнее железо пористое. Из всех каналов выдавливается воздух и заполняются пустоты микровоском. Придётся часок подождать пока воздух перестанет выходить с топора.

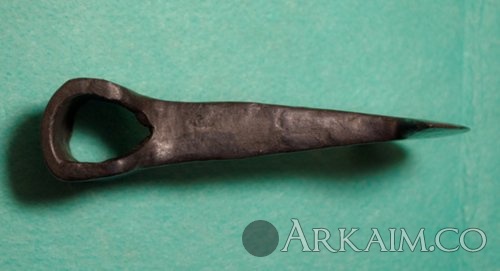

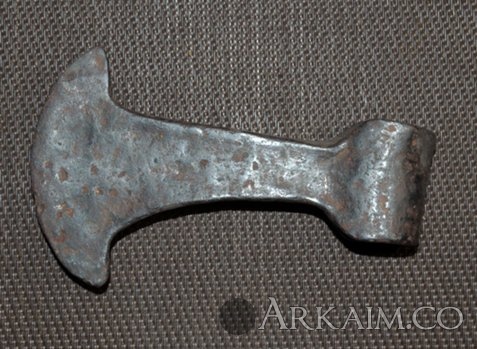

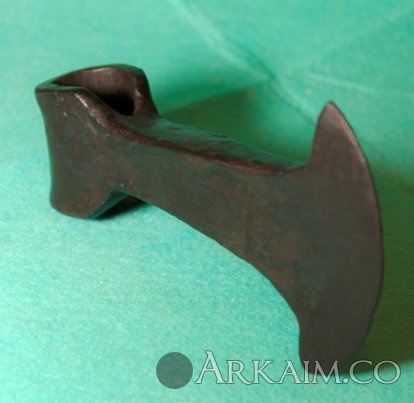

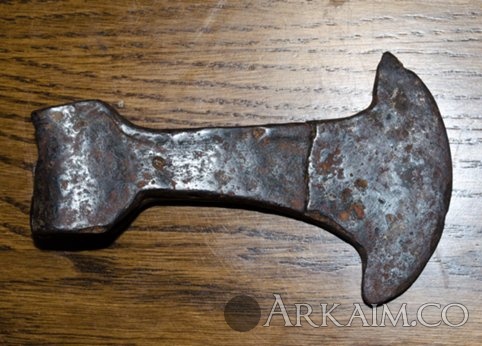

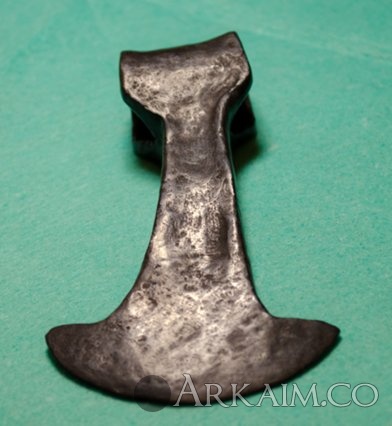

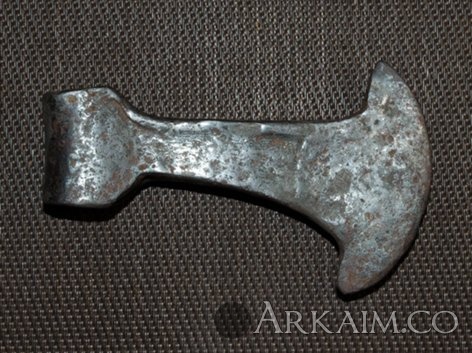

Вот наконец-то закончил работу по топорику. Представляю фото готового топора. Конечно сейчас с освещением туго,а вспышка только мешает передавать истинную поверхность. Вес вышел 200 грамм. Опять убеждаюсь что заготовку перед ковкой взвешивали. Ещё столкнулся при работе с моментом который был интересен - ржавый предмет сьедает поверхность и предмет уменьшается или наоборот наросли увеличивают его размер. Оказалось что родная поверхность остаётся,а наросли увеличивают размер. Просто при попытке состыковать детали пришлось полностью до металла всё расчищать иначе детали не совпадали.

Хочу отдельно поблагодарить уважаемого Сашу Сайрона за теоретическую и практическую помощь в своих темах по реставрации.



Сторона которая склеина.

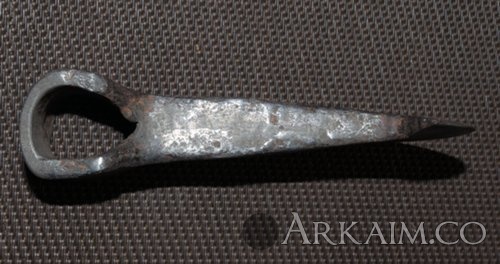

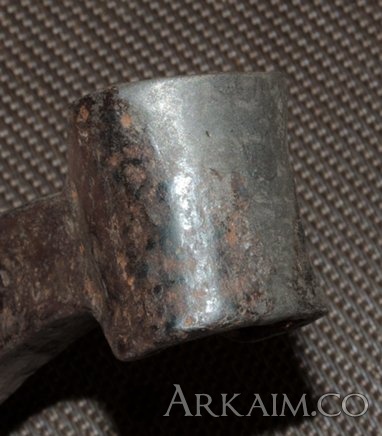

Восстановленый обушок.

[Yorik]

bambarbia

Высший пилотаж
