Комбинированное оружие

[Yorik]

Стреляющие клинки





Оружие сопровождает человечество с того момента, как первый острый камень рассек шкуру зверя, а заточенная палка вонзились в тело человека. Со временем эти незаменимые предметы развились в нечто большее, чем орудия охоты или битвы.

Изготовленное из дорогих материалов оружие превратилось в показатель знатности, символ власти и подтверждение процветания тех, кто мог себе позволить обладать такими произведениями искусства.

Эта тенденция стала наиболее заметной в эпоху перехода от Средневековья к Ренессансу. Оружие той поры настолько изысканно, что сохраняет свое очарование все прошедшие с момента его изготовления века.

Чем богаче, тем живее



Оружейники часто становились изобретателями, призванными изыскать новые способы поразить эволюционирующий доспех модернизированным оружием. Мало того, усовершенствованные доспехи и оружие должны были нести на себе замысловатый и дорогой декор, чтобы показать богатство их обладателя и врагам, и союзникам.

Воин в таком облачении полностью соответствовал всем нормам морали и вкуса тех времен. Также, эти индикаторы благосостояния помогали солдатам противника принять решение, убить поверженного аристократа, или захватить в плен и требовать выкупа от его семьи.

Вероятно, кульминационный момент этой изобретательности и экстравагантности наступил в XV – XVI веках, когда мастера изобрели оружие, совместившее характеристики двух и более боевых средств. Комбинированное оружие – подтверждение исключительной изобретательности и технической грамотности мастеров того времени.

Что такое комбинированное оружие?



По самому широкому определению, комбинированным оружием можно считать любое оружие, оснащенное присущими другому оружию элементами.

Таким образом, в один тип войдут полэксы и им подобное древковое оружие (комбинация клинков, молотов, шипов и копий), оснащенное штыками огнестрельное оружие, стилеты канониров с маркировкой уровня пороха на клинке и многие другие достаточно известные виды.

Однако в этой статье мы хотим сфокусировать внимание на уникальном, богато декорированном оружии позднего Средневековья и начала Ренессанса. Том самом, которое комбинирует основной элемент и некий механизм, дающий дополнительные возможности к его применению.

Роль огнестрельного оружия



Стилет с интегрированным кремневым пистолетом



Чаще всего в комбинацию включали огнестрельное оружие. В ранних образцах очевидна попытка совместить это набиравшее популярность оружие с обычным в то время холодным.

Как пишет эксперт-оружиевед Клод Блэр:

«Тот факт, что значительная доля от небольшого числа сохранившихся образцов высококачественного огнестрельного оружия, датированного первой половиной XVI века, объединена с другим оружием, предполагает, что производство комбинированного оружия обуславливалось сохранявшейся в то время неуверенностью в эффективности огнестрельного».

Также комбинировали давно применявшиеся виды оружия или оснащали их дополнительными скрытыми свойствами. Некоторые комбинации определенно разрабатывались для практического применения, в то время как многие другие были лишь занятными безделушками.

Ниже мы рассмотрим образцы такого оружия: клинкового, ударного и других типов. Классификация затрудняется тем, что, например, шпагу-трость, чья рукоять дополнительно оснащена молотом и топором, можно отнести к нескольким категориям. Тем не менее, мы постарались объединить образцы в логические группы – исходя из основной функции оружия.

Клинковое оружие, способное стрелять пулями



Клинки не теряли популярности среди верхушки военного сословия. Неудивительно, что многие мечи, шпаги и кинжалы становились основой для комбинирования.

Самые ранние образцы комбинированного оружия – шпаги-трости: длинный узкий клинок размещался в стержне трости, который служил клинку ножнами. Они появились в Европе в XIV веке и до сих пор популярны в странах, где нет запрета на скрытое оружие.

Более широкий и, вероятно, более важный класс – клинковой оружие, комбинированное с огнестрельным. Чаще всего механизм взведения располагался вблизи эфеса, а ствол – с одной из сторон клинка или под ним.

В более сложных конструкциях замок искусно размещался внутри рукояти/эфеса, а клинок изготавливали полым – он сам служил стволом. В этом случае применялись заглушки для ствола-клинка. Идут дебаты, выстреливались ли эти заглушки вместе с пулями, или их вынимали перед стрельбой.



1. Охотничий тесак — пистолет с колесцовым замком.

Музей Метрополитен, Нью-Йорк.

Комбинированное оружие, датированное 1546 годом. Богато декорировано.

Ствол пистолета расположен вдоль обуха.



2. Кинжал — пистолет с колесцовым замком.

Исторический музей, Дрезден.

Итальянский кинжал/пистолет датирован приблизительно 1550 годом. Рукоять выполнена из стали, позолочена. Клинок и механизм пистолета украшены травлением.



3. Венгерская/польская сабля — пистолет.

Исторический музей, Дрезден.

Датирована прибл. 1565 г. Сабля функциональна и выглядит более серьезным комбинированным оружием, чем многие представленные в обзоре образцы.



4. Шпага — пистолет с колесцовым замком.

Музей Метрополитен, Нью-Йорк.

Германия, прибл. 1575 г. Клинок однолезвийный. Клинок, замок и ствол пистолета богато гравированы.



5. Кинжал — пистолет с колесцовым замком.

Музей Метрополитен, Нью-Йорк.

В этом образце, датируемом концом XVI века, полый клинок является стволом пистолета. Съемный наконечник служит защитой ствола, гаечным ключем и, возможно, дополнительным снарядом.





6. Кинжал — пистолетом с колесцовым замком.

Музей Метрополитен

Датируемый концом XVI века, этот немецкий кинжал-пистолет демонстрирует богатую гравировку клинка и замка.





7. Рапира — пистолет с колесцовым замком курфюрста Саксонского Христиана I.

Исторический музей, Дрезден.

Это изысканное оружие, датируемое прибл. 1590 г., имеет вороненый эфес с позолоченными медными медальонами. Часть клинка и замок гравированы и позолочены. Ствол пистолета расположен вдоль обуха клинка.



Колесцовые пистолеты-топоры







Теперь пришла пора древкового и ударного оружия, комбинированного с огнестрельным. Как например топор 1574 года, фото которого стало заглавным для этой статьи. Сейчас «порт приписки» этого оружия — Исторический музей в немецком городе Дрезден.

Как и с кинжалами и шпагами, в первую очередь мастера пробовали комбинировать их с огнестрельным оружием, как правило — колесцовыми пистолетами. Называются они так потому, что снабжались колесцовым замком, иначе говоря механизмом, высекавшим искру и поджигавшим пороховой заряд. Этот механизм имел форму колесика с насечкой, отсюда и название.

Одноручное оружие было популярно среди всадников, оно богато украшалось. Более длинное древковое оружие также пытались комбинировать, что порождало еще более удивительные гибриды. Сегодня мы покажем вам и то и другое комбинированное оружие.



1. «Разбрызгиватель святой воды» с тремя пистолетами.

Лондонский Тауэр, Англия.

XVI век. Описывается как трость короля Генриха VIII Тюдора, того самого, что прославился большим числом жен. Перед нами древковое оружие, объединяющее три фитильных пистолета (стволы вместе с запалами скрыты) и ударную часть со множеством шипов.



2. Топоры с колесцовыми пистолетами.

Арсенал дворца Дожа, Венеция

Середина XVI в. Ранние варианты колесцовых механизмов встроены в кавалерийские топоры.



3. Боевой молот с колесцовым пистолетом.

Замок Konopiљtě, Чехия.

Изготовлен этот боевой молот в Италии во второй четверти XVI века.



4. Топор с колесцовым пистолетом.

Исторический музей, Дрезден, Германия.

Франция, середина XVI в. Колесцовый замок расположен в цилиндре выше рукояти. Ствол размещен в древке.



5. Топор с колесцовым пистолетом.

Королевский арсенал, Мадрид, Испания.

Принадлежал королю Испании Филиппу II. Изготовлена в 1551 г.



6. Топор с колесцовым пистолетом.

Исторический музей, Дрезден, Германия.

Приблизительно 1580 г. Колесцовый замок вмонтирован в рукоять вороненого и позолоченного топора. Верхний шип служит заглушкой для ствола пистолета.



7. Топор с шестиствольным пистолетом.

Лондонский Тауэр, Англия

Изготовлен в Германии прибл. в 1580 г. Пистолеты в нем не только с колесцовым, но и с фитильным замком. Заряд в четырех стволах воспламенялся вручную фитилем.



8. Алебарда с вилами и колесцовым пистолетом.

Коллекция Уолласа, Англия.

Прибл. 1580 г. Охотничье оружие. Ствол пистолета проходит с правой стороны алебарды.



9.Рогатина с колесцовыми пистолетами.

Исторический музей, Дрезден, Германия.

Богато декорированная рогатина изготовлена Петером Пеком (Peter Peck) в Мюнхене прибл. в 1560 г. Стволы расположены с обеих сторон наконечника.



10. Протазан с двумя колесцовыми пистолетами.

Исторический музей, Дрезден, Германия.

Этот протазан изготовлен в южной Германии, прибл. в 1560 г. Стволы расположены с обеих сторон наконечника.





Сегодня рассказ про стреляющие щиты, комбинированные с пистолетами и не только.





1. Стреляющие щиты





Странная комбинация огнестрельного оружия со щитом весьма напоминает пушку, а вернее — пулемет «Максим» — особенно если поставить такой щит на колесики. Несмотря на то, что у нас в обзоре только два таких стреляющих щита, история знает гораздо больше таких примеров.



1.1. Стреляющий щит с фитильным пистолетом.

Королевский арсенал, Англия.

Изготовлен в Италии между 1540 и 1547 гг. Складские ведомости Лондонского Тауэра сообщают, что там хранились несколько дюжин таких щитов. Скорее всего, они были заказаны королем Генрихом VIII.



1.2. Стреляющий щит с фитильным пистолетом.

Вид изнутри



Вид снаружи



Институт искусств, Чикаго, США

Изготовлен прибл. в 1540-50 гг., вероятно в Англии. Пистолет с казенным заряжанием.



2. Щиты с клинками



Теперь черед щитов с клинками, то есть таких, в конструкции которых щит и меч были совмещены в единое целое. Поскольку основа такого комплекса именно щит, а не меч, мы решили, что ему место именно в это части нашей статьи, а не в той, что посвящена клинковому оружию. Итак…



2.1. Щит с клинком и двумя захватами для клинка.

Вид снаружи



Вид изнутри



Вид изнутри, крупно. «Усы» по краям клинка — захваты для клинков противника.



Исторический музей, Дрезден

Изготовлен в первой четверти XVI в. Клинок выдвигается из-под щита.



2.2. Щит с клинком, латной рукавицей, фонарем и ловушками для клинка.

Музей истории и искусства, Вена, Австрия

Необычное изделие итальянских мастеров объединяет множество средств защиты и нападения. Изготовлен в первой половине XVI в.



Перед вами перевод статьи «Spotlight: Combination Weapons» (автор — Chad Arnow),

Оригинал статьи вы можете прочитать на сайте www.myarmoury.com.



http://ludota.ru

[Selim]

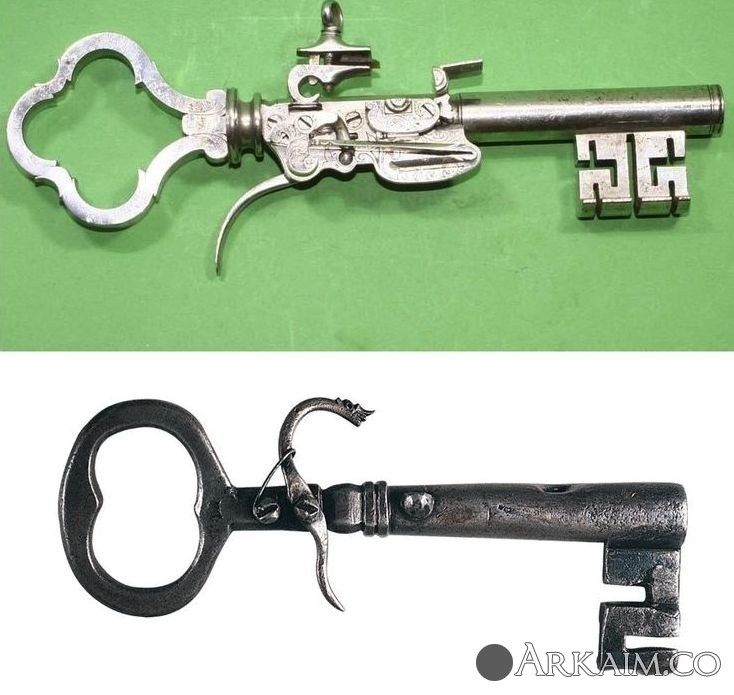

И стреляющие ключи. :)

Изменено 3 сентября, 2015 пользователем Selim

[Yorik]

Спасибо! Не видел таких

[Yorik]

Пистолет-ключ с фитильным или кремневым замком























Комбинированное оружие создавалось всегда с целью получить предмет, выполняющий две и более функции. Одним из разновидностей атипичного оружия является комбинированный с огнестрельным оружием ключ.

Судя по разновидности экземпляров подобного оружия, идея иметь ключ-пистолет (key-gun) преследовала оружейников не одно столетие, большинство источников указывают даты изготовления и происхождение данных ключей-пистолетов: Западная Европа, конец 17 века – середина 19 века.



Имеются ключи пистолеты как фитильного воспламенения, так и с системами воспламенения более поздних образцов: кремневого, капсюльного. Целевое предназначение у данного предмета два: ключ – для отпирания сувальдных замков, оружие – для самообороны.

Судя по описанию в различных источниках, на оружейных форумах в сети (хотя лично я не нашел более-менее авторитетного литературного источника) ключ-пистолет мог использоваться охранниками в тюрьмах; на кораблях, в трюмах которых запирали перевозимых рабов; для запирания главных ворот, ведущих на территорию поместья, во времена, когда на дорогах встречалось много разбойников; ночными сторожами, охраняющими усадьбу или городские улицы.

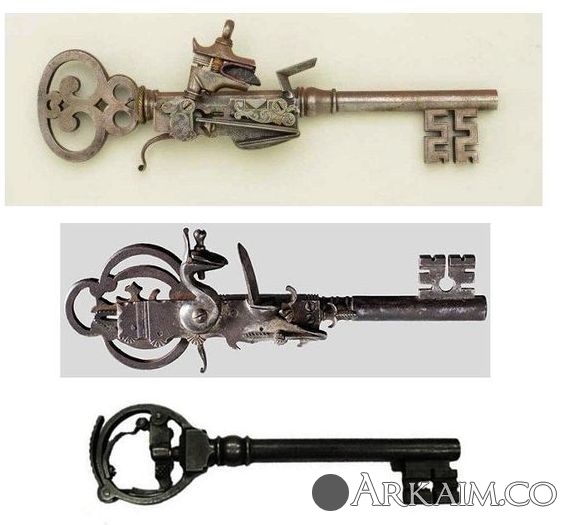

Ключ-пистолет фитильного воспламенения. Бородка ключа фигурной формы, стержень полый, выполняющий роль канала ствола. В основании ключа у его головки закреплен подпружиненный серпентин с помощью сквозного винта. Затравочное отверстие расположено напротив головки серпентина.

На мой взгляд фитильный способ воспламенения не совсем пригоден для комбинированного оружия, отсутствует эффект неожиданности, так как виден тлеющий фитиль, затруднено постоянное поддержание оружия в состоянии боевой готовности. Однако данное оружие пользуется спросом у коллекционеров. Интернет магазин dixiegunworks.com выпускает и продает реплики подобного оружия на территории США.

Ключ-пистолет кремневого воспламенения достаточно эффективное оружие, которое постоянно-готово к применению, не столь зависит от погодных условий и достаточно просто в использовании. Замки к данным пистолетам делались как в виде отдельного элемента, так и представляющими часть конструкции стержня ключа.

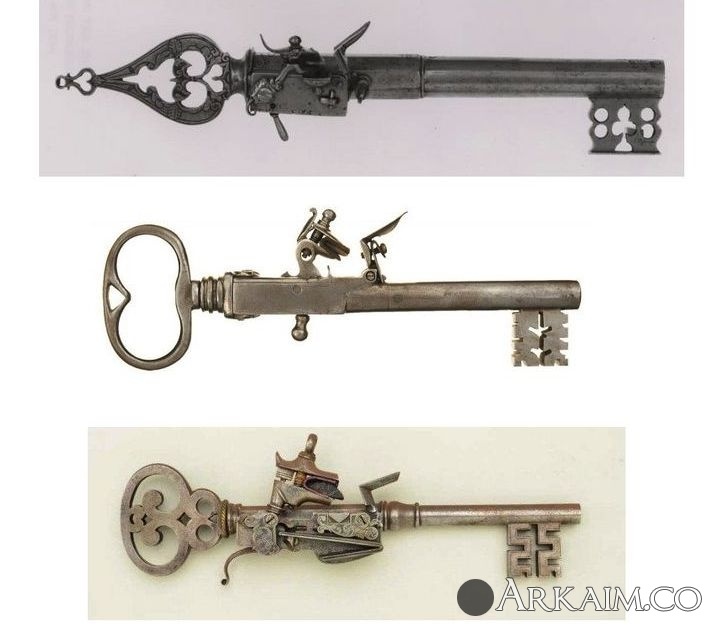

Одним из известных ключей пистолетов с кремневым замком, является оружие хранящееся в Польше в музее замка Мариенбург (Мальборк). Данный ключ-пистолет изготовлен примерно в конце XVII – начале XVIII века, на замочной доске имеется маркировка в виде четырех скошенных крестиков. Ствол в верхней части имеет надпись, которая выполнена латунью, в переводе с польского: “Боже, охрани” (“BOZE STRZEZ”) Длина ключа-пистолета 42,1 см, ствол длиной 34,5 см. На ключе установлен типичный батарейный замок.

Ключ-пистолет с кремневым замком мог использовать различные типы кремневых замков. В случае с обычным батарейным замком боевая пружина шептало и спусковой рычаг порой располагались совершенно открыто, закрепленные винтами непосредственно на стержне ключа.

Встречаются пистолеты совмещенные с ключами у которых кремневые замки имеют так называемую конструкцию бокс-лок (boxlock).

Достаточно часто встречаются ключи-пистолеты с кремневым замком средиземноморского типа, так называемый микелет (miquelet). Компактность конструкции данных кремневых замков как нельзя лучше подходит для установки на небольшие ключи.

Ключ-пистолет с кремневым замком очень дорогой предмет для коллекционеров.

Достаточно сказать, что реплика ключа-пистолета, изготовленная в стиле 17 века с использованием лишь некоторых оригинальных частей оружия, была продана на одном из немецких аукционов за 4600 евро.

[Yorik]

Пистолет-ключ с капсюльным замком









Пистолет-ключ с капсюльным замком сменил комбинированное оружие с фитильным и кремневым механизмом воспламенения, объединяющее в единой конструкции ключ к замку и огнестрельное оружие.

Появления ударного состава и капсюлей воспламенителей позволило повысить надежность воспламенения порохового заряда и соответственно эффективность оружия.

Ключ-пистолет капсюльного воспламенения, может быть различной конструкции. Рассмотрим три основные модели.

В первом случае брандтрубка располагается на боковой поверхности стержня ключа, а курок закреплен на оси в головке ключа.

Курок подпружиненный, спуск курка производится подачей вперед курка, после чего он срывается с боевого взвода и наносит удар по капсюлю.

Ключ, вероятнее всего, использовался не только как оружие, но и для отпирания замка, для которого он был предназначен. Бородка ключа соответствует перепаду высот сувальд запирающего устройства замка.







Во втором случае части ударно-спускового механизма смонтированы в головке ключа, а капсюль воспламенитель устанавливается в торцевой части стержня ключа, со стороны головки ключа.

Конструкция, на мой взгляд, очень удачная и удобная для использования. Спусковой рычаг расположен с наружной стороны головки ключа.





Третий ключ-пистолет состоит из двух частей, соединяющихся резьбовым соединением.

Верхняя часть (с головкой ключа), в стержне которой закреплен подпружиненный ударник, с основанием в виде шарика расположенного в головке ключа. Для удобства взведения и спуска (для производства выстрела) головка ключа шарнирно закреплена на оси ключа.

Нижняя часть (с бородкой ключа) представляет собой ствол, в верхней части (в месте резьбового соединения) снабженный брандтрубкой (соском) для установки капсюля. Для выстрела необходимо оттянуть основание (шарик) подпружиненного ударника и отпустить его.
